3.11.3
  回复反射器的发光面  illuminating  surface  of  aretro-reflector
  回复反射器上由一组平面所围成的面在垂直于其基准轴线平面上的投影。该组平面平行于回复反射器基准轴线，且通过它的光学组件的最外边缘。在确定回复反射器的上、下和横向边缘时，只考虐水平面和垂直面，
3.12
  视表面 apparentsurface
  按制造商要求，或是投影在配光镜外表面上的发光面边界在特定观察方向一平面上的垂直投影，或是透光面在特定观察方向一平面上的垂直投影，该平面垂直于观察方向，且与配光镜最外面的点相接触。
  注1：3.8.3定义的可变光爆控制器所引起的可变发光强度的光信号装置在可变光强控制器所允许的所有情况下，其视表面允许可变。
  注2：视表面的示例参见附录B.
3.13
  基准轴线 axis of reference  reference axis
  由制造商规定的灯具特征轴线，在配光测量和灯具安装时。作为角视场的基准方向（H=0°，V=0°)
3.14
  基准中心 centre of reference
  基准轴线与透光面外表面的交点。由灯具制造商规定，
3.15
  几何可见角  angles  of  geometric  visibility
  灯具视表面可见的最小立体角。该立体角由球的一部分确定·球心位于灯具的基准中心·中纬线与地面平行。以基准轴线为基准,水平方向角β表示经度,垂直方向角α表示纬度。
3.16
  外缘端面  extreme  outer  edge
  平行于车辆纵向对称平面，且与车辆外缘接触的平面。下列凸出物除外：

  一轮胎与地面接触（变形）部分以及轮胎压力传感器的连接件；

  一轮胎上的各种防滑装置；

  一机动车辆的连接装置。
  注：对于挂车，其总长或涉及长度的测量是包括挂钩长度的（除非有特殊说明）.
3.18
  单灯和多灯  single and multiple lamps
3.18.1
  单灯 asingle lamp
 下列儿种情形的统称：
  a）一个装置或装置一部分·具有一个功能、一个或多个光源，一个在其基准轴线上的视表面（该视表面可以是连续的或是由两个或多个分开的部分组成》：或
  b）两只"D"型灯组成的组合件；或
  c）两只独立回复反射器（分开进行型式试验）组成的组合件：或
  d）由两只或三只互存灯具组成的互存灯系统。
3.18.2
  双灯   two lamps
  偶数灯  an even number of lamps
  两只灯具·使用同一带（条)状透光面的装置·且透光面对称于车辆纵向对称平面，
3.19
  两灯间距 distance  between  two  lamps
  在基准轴线方向上两视表面之间的最短距离。若该间距明驻满足本标准要求·则不需要确定视表面的精确边缘。
3.20
  工作指示器  operating   tell-tale
  用于指示某一装置已被接通·并表明其工作是否正的指示灯或蜂鸣器（或任何等效信号）
3.21
  接通指示器  closed-circuit  tell-tale
  用于指示某一装置已被接通·但并不表明其工作是香正常的指示灯（或任何等效信号）。
3.22
  选装灯 optional  lamp
  符合本标准要求的，由制造商决定是香安装的灯具。
3.23
  地面 round
  水平的车辆停放面
3.24
  可移动部件  movable  components
  车辆的可动部件。不使用工具，可以通过倾斜?转动或滑动改变位置的车身面板或其他车辆部件，但不包括载货车的可倾斜驾驶室，
3.25
  可移动部件的正常使用位置  normal  pasition  of  use  of  a  movable  components
  可移动部件处于由车辆制造商规定的使用位置。
3.26
  车辆正常使用状态  of a wehicle
  对于机动车，车辆已准备行驶，发动机已起动，可移动部件已处于可移动部件的正常使用位置（3.25），
  对于挂车，已与牵引的机动车连接，后者已处于上述状态，其可移动部件也处于可移动部件的正常使用位置（3.25）

3.27
  车辆驻车状态   park  condition  of a vehicle
  对于机动车，车辆静止，其发动机停止工作，可移动部件处于可移动部件的正常使用位置（3.25).
  对于挂车·已与处于上连状态的牵引机动车连接，可移动部件处于可移动部件的正常使用位置（3.25).
3.28
  弯道照明  bend  lighting
  一种在弯道提供增强照明的照明功能，
3.29
  成对  pair
  具有相同功能·分别安装于车辆左右侧的一对灯具。
3.29.1
  配套成对 matched pair
  作为成对灯具·具有相同功能·作为一个整体符合配光要求，分别安装于车辆左右侧的灯。
3.30
  H平面  H plane
  通过灯具基准轴线的水平平面，
3.31
  顺序开启   sequential  activation
  灯具中的各光源由电子系统控制，按预置序列打开。
4 一般要求
 4.1  照明及光信号装置应保证在3.26定义的车辆正常使用状态下，即使受到报动·仍应符合本标准中对于各装置以及整车的要求。不能由于不当操作引起对装置不正确的调整。特别是灯具不能松动和失调。
 4.2  近光灯、远光灯和前雾灯的安装，应便于其照准的正确调节。
 4.3  所有的光信号装置（包括安装于车辆侧画的光信号装置）安装时其基准轴线应平行于车辆在道路上的停放面，此外，对于侧回复反射器和侧标志灯，其基准轴线应垂直于车辆纵向对称平面，画所有其他光信号装置的基准轴线则与之平行。每个方上允差为士3。如果制造商另有特殊安装说明，也应遵循。
 4.4 如无待别说明?检验灯具安装商度和方向时·被测车辆应空载并置于水平地面上，车辆应处于3.26定义的状态中.AFS 应处于中性状态。
 4.5 成对灯具的安装要求·应满足以下要求：
 a）相对于车辆纵向对称平面，对称地安装在车辆上（以灯具外形来判断，不是3.11定义的发光面边缘）
 b)  相对于纵向对称平画，相互对称，不包括灯具的内部结构。
 c）满足相同的色度要求和配光要求。本条不适用于配套成对的F3级前雾灯。
 4.6  对于外形不对称的车辆，也应尽可能满足4.5要求，
 4.7 单灯以及组合灯、复合灯和混合灯应满足以下要求：
 a）灯具在符合各自的光色、安装位置、方向、几何可见度，电路连接和其他要求的情况下·彼此可以组合、复合或混合，且应满足以下要求

  1）在组合、复合或混合的其他灯具均关闭的情况下，灯具应满足其配光和色度要求。对于前位灯或后位灯与一个或多个功能混合·并同时工作的情况·应保证该功能和前位灯/后位灯同时打开时，满足该功能的色度要求。
  2)  制动灯不准许与转向灯混合。
  3）若制动灯与转向灯组合的情况·应保证视表面在垂直于基准轴线方向上的投影所形成的不同颜色的相邻区域边界·水平和垂直方向直线穿越上述边界不能超过两次。且基准轴线方向上，基于透光面的视表画不得有任何重叠。
 b）对于单灯·应满足以下要求：
  1）对于3.18.1a)所连的单灯·若视表面由在基准轴线方向上几个分开的部分共同组成·应满足下列要求：各部分在基准轴线方向上的投影面积之和不应小于该功能边界在基准轴线方向上投影的外国最小四边形面积的60%：或在基准轴线方向上，两个相邻/相切的部分间距不超过75mm（间距测量方向垂直于基准轴线）。本要求对于远光灯、近光灯、前雾灯和回复反射器不适用。
  2）对于3.18.1b）或3.18.1e）所述的两只"D"型灯或两只独立回复反射器，应满足下列要求：
   两只灯具或回复反射器在基准轴线方向上的视表面面积之和，不应小于该功能边界在基准轴线方向上投影的外国最小四边形面积的60%：或在基准轴线方向上，两视表面相邻间距不超过75 mm（间距测量方向垂直于基准轴线）。带（条）状灯具中一部分可以作为"D”型灯具。
  3）对于3.18.1d）所述的单灯·应符合4.7b)1)要求。同一灯体或外配光锁包含两只及两只以上灯具（或视表面）．不作为互存灯系统。带（条》状灯具中一部分可以作为互存灯系统的一部分。互存灯系统中所有光源应同时打开和关闭，
 c）带（条）状双灯或偶数灯外形应对称于车辆纵向对称平画，长度不小于0.8m，其两端至车辆外缘端面的距离不大于0.4m光源不少于两个，且尽量靠近两端：透光面可以由数个并列的发光单元构成，此时，这些发光单元的透光面并列在横截面上的投影应符合4.7b)1)要求。
4.8  最大离地高度应从基准轴线方向上视表面的最高点开始测量·最小高地高度应从基准轴线方向上视表面的最低点开始测量，（若安装位置明显满足本标准要求·则不需要确定任何表面的精确边缘。》以下情况除外
 a）对于高地高度可减小几何可见度要求的情况，应以灯具日平面为基准，测量高地高度。
 b）对于近光灯和前雾灯最小高地高度应从光学系统的（例如：反射镜、配光镜、投射透镜）有效口径的最低点开始测量
 c）横向安装位置，对于全宽度：由离车辆纵向对称平面最远的基准轴线方向上的视表面边缘确定。对于两灯间距·由基准轴线方向上视表面的诸内边缘确定。
4.9  如无特殊说明·灯具工作期间·其光学特性（如：光强、颜色、视表面等）不得随意改变，以下情况除外：
  a）转向信号灯·危险警告信号和符合5.18.7规定的侧标志灯·以及紧急制动信号允许闪烁，
  b）光学特性允许变化的情况：
    一 随外界环境光变化：
    一 随其他灯具开启而进行的变化：
    一 当灯具切换为另一个功能。
   所有上述光学特性变化应符合灯具相关的技术规定，
  c）1.la.lb.2a或2b类转向灯的光学特性，在符合GB17509规定的前提下，允许采用顺序开启的闪烁方式。2a和2b类转向灯按5.23.1执行紧急制动信号时不得使用该闪烁方式。
4.10   对于3.9中定义的诸灯，从车前应观察不到红光·从车后应观察不到白光（车辆内部灯除外）如有异议，应按照以下方法进行检验！

  a）前视红光不可见度：当观察者在附录C所示，离车辆前部相距25m·区域1的横截面内移动观察时，不应直接看到红色灯具的视表面（车辆尾部红色侧标志灯除外），见图C.1.
  b）后视白光的不可见度，当观察者在阳录c所示，离车辆尾部相距25m，区域2的横截面内移动观察时，不应直接看到白色灯具的视表面（倒车灯和车辆侧面的醒目标志除外）见图C.1.
  c）在上连两个横截面内·观察者进行移动观察的区域1和区域2范围：
   1)  高度：由两个高地高度各为1m和2.2m的水平面定。
   2）横向：在车前和车后·分别由两个垂直平面限定。该问垂直平面与车辆纵向对称平面咸向外15°角，且通过与限定车宽的·平行于车辆纵向对称平面的垂直平面的接触点。若有多个接触点，则车前相交于最前面的接触点，车后的相交于最后面的接触点。
4.11  电路连接应保证曾位灯、后位灯、示辜灯（若安装）、侧标志灯（著安装）、牌照灯和牵引杆挂车标志灯只能同时打开或关闭。下列情况除外：
  a）前位灯、后位灯、侧标志灯（与上达灯复合或混合）作为驻车灯使用时。
  b）侧标志灯与转向信号灯一起闪烁时。
  c）光信号系统处于5.2.7.6b)情况时。
  d）近光灯和/或远光灯和/或前雾灯按4.12代替前位灯功能时。
  e)  当位置灯开关处于关闭挡，并且发动机（推进系统》的点、炮火控制装置处于使发动机（推进系统）可以工作的状态时，前位灯和/或后位灯允许自动开启，直至发动机（推进系统）停止工作或按本标准相关要求关闭。但5.9.7和5.10.7情况除外，
4.12  电路连接应保证，即只有当上述4.11中的诸灯打开时，远光灯、近光灯和前雾灯才能打开。然而，当远光灯和近光灯作为警告信号功能时，则上连情况不适用（即间歌地打开远光灯或近光灯，或间歇地交替打开远光灯和近光灯）。且满足下列要求时·近光灯和/或远光灯和/或前雾灯可以代替前位灯的功能：
  a）电路连接保证上送各任何灯具失效时，前位灯可以自动开启；且
  b）代替前位灯的各灯具/功能应符合下列条件（应在相应灯具的检测报告中予以证明）：
   一 符合5.9.5规定的前位灯几何可见度要求；且
   一 满足几何可见度范圈内最小配光限值要求。
4.13  本标准中的"接通”指示器可用“工作”指示器替代，
4.14  对于可藏灯应满足下列要求：
  a）除了远光灯、近光灯和前雾灯在不使用时可隐裁外，其他灯具不应可藏。
  b）若使用中的可藏灯控制装置出现故障，灯具应仍处于使用位置，或者不使用工具即可移动到使用位置。
  c)  利用一个控制开关·即可将可藏灯移至使用位置并打开·也可以不打开。然而当远光灯和近光灯组合时，上连控制开关应只能开启近光灯。
  d）在灯具到达使用位置之前·驾驶座旁的控制开关应无法停止已打开的灯具移动。著在移动过程中会引起对其他使用道路者的眩目·则应在达到使用位置时才打开灯具，
  c）可藏装置在-30℃～+50℃的范圈内，一旦开启控制开关，前照灯应在38内达到使用位置。
4.15  光色采用GB/T3977中CIE1931XYZ色度系统．见表1～表4（本标准的型式试验不涉及灯具色度坐标的检测），灯具的光色要求见表5.

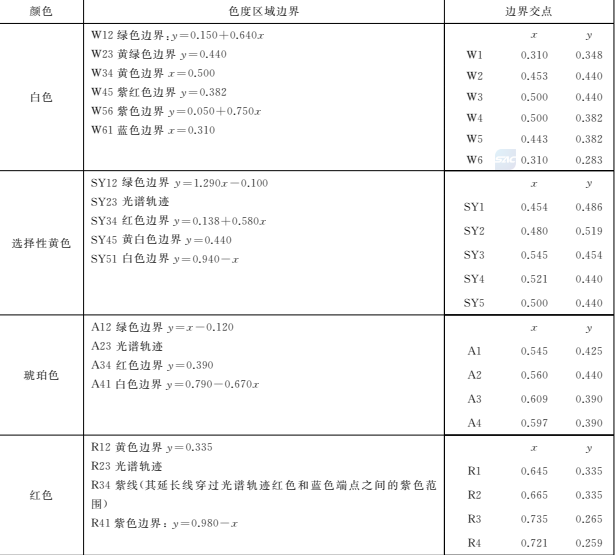

                                                                                                 表1   装置发出的光色

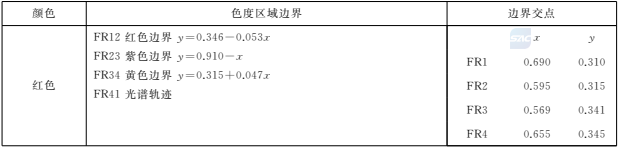

                                                                                               表2  回复反射后的夜间光色

                                                                                                 表3  装置反射的日间光色

                                                                                               表5     光色

        如果光信号装置的发光圃完全或部分圈绕另一个功能的发光面（或不发光的表面）则发光面可视为透光面本身（参见附录B中B3.2.B.3.3.B.3.5和B.3.6)
   b）对于发光面的所有应用.确定上.下和横向边缘时屏蔽框边缘应是水平的或垂直的，
4.18  对于安装在可移动部件上的后位灯、后转向灯、三角形/非三角形后回复反射器应满足以下要求：
   a）灯具在移动部件所有的固定位置上均符合各自的安装位置、几何可见度、色度和配光性能要求。或当移动部件移至固定打开位置时，存在附加灯具会自动开启，替代移动部件上的灯具符合其安装位置、儿几何可见度和配光性能的要求。
   b）对于由两只"D"型灯组成的灯具·只需要其中一只满足在移动部件所有的固定位置上灯具的安装位置、几何可见度和配光性能要求即可［即认为满足4.18a），或当移动部件移至固定打开位置时，存在附加灯具会自动开启，替代移动部件上的灯具符合其安装位置、几何可见度和配光性能的要求。
   c）对于使用互存灯系统，应符合下述条件之一：
   ----当整个互存灯系统均安装于移动部件时：应满足4.18a）的规定。也允许当移动部件移至打开位置时·存在附加灯具会自动开启，替代移动部件上的灯具符合安装位置、几何可见度、色度和配光性能的要求。
   ----当互存灯系统（转向信号灯除外）中仅部分灯具安装在移动部件上时：制造商应保证，移动部件在任何固定位置，系统中均有互存灯具，符合该功能的安装位置、向外几何可见度、色度和配光要求。移动部件在任何固定位置，互存灯具仍能满足相应配光限值要求的·则认为满足向内的几何可见度要求，
   ----对于转向灯信号灯，移动部件在任何固定位置，均有互存灯符合该功能的安装位置、几何可见度、色度和配光要求。或，当移动部件移至打开位置时·存在附加灯具会自动开启，替代移动部件上的转向灯符合安装位置、几何可见度、色度和配光性能要求，
  d)  在满足4.18b)和4.18e)要求时，移动部件不处于"可移动部件的正常使用位置“时，允许移动部件上面相应的功能灯具关闭。
4.19  当移动部件不处于"可移动部件的正常使用位置"时，装置的安装不应造成其他使用道路者的过分不适，
4.20  当灯具安装在移动部件上，且移动部件处于"可移动部件的正富使用位置"，则按本标准要求，灯应始终能返回到制造商规定位置上。对于近光灯和前雾灯·若移动部件从正常使用位置上移开并返回10次，每次所测量的相对于其支撑件的倾斜角与10次平均值之间的偏差不大于0.15%，即满足了上述要求，若结果超出这个限值要求，则当按附录D检验车辆时，应对5.2.6.1.1中规定的允许范围进行调整·减去超出量以缩小倾斜度的允许范围，
4.21  当从基准轴线方向观察时·任何可移动部件（不管是香装有光信号装置），在所有固定位置上遮蔽前、后位灯，前、后转向信号灯和前、后回复反射器不应超过其视表面的50%。如果上述条件无法满足时·应符合下列的要求：
  a）存在附加灯具会自动开启·并保证上述灯具在被移动部件遮蔽基准轴线方向上祝表面50%以上的情况下，仍能符合所有安装位置、几何可见度，色度和配光性能要求，或
  b）在灯具试验材料中应加以说明。在基准轴线方向上，移动部件会蔽50%以上的视表画；且在上述情况下，车辆上应有注意事项明示用户，在可移动部件的某些位置上·应警告其他道路使用者车辆的存在，例如使用警三角牌或国家规定的其他装置本要求不适用于回复反射器。
4.22  除回复反射器外·所有的灯具（包括已有通过型式检验的灯具），在装有光源或/和保险丝之后·若无法点亮·则可不予考虑。

4.23  对于使用符合GB15766.1和ECER37中可更换灯丝灯泡光源的灯具（3.7.2定义的不可更换光源除外）其在车辆上的安装·应保证可以无需专用工具或特殊工具·便可对光源进行更换，除非这些工具在车辆上已有装备，且制造商应随车提供更换方法的详细说明。
    对于光源模块，若其带有灯座与GB15766.1和ECER37中的可更换光源灯座相同，其也应符合本规定。
4.24  当后位灯发生暂时故障时·允许使用光色，中心发光强度和位置与其相近的灯具代替·同时替代灯保持原有的功能，在这期间，板上的工作指示器（见3.20）应表明．发生暂时替代．需要检修
4.25  若安装AFS.其等同于一对近光灯·和一对远光灯（若配备）。
4.26  后转向灯、后位灯、制动灯（除S(割动灯）以及后雾灯允许可变光强。上述可变光强控制可对下列至少一种外界影响同时产生反应：环境照明、雾、降雪、降雨、喷雾、沙尘、透光面污染。且应保证其光强关系在变化过渡期间维持不变，在过渡期间不应出现可察觉的强烈变化，S!类制动灯可以独立于其他灯具产生光强变化。允许配备手动操作功能·允许驾驶员将上述灯具的光强调至其稳定光强状态，也可将其恢复到自动可变状态。
4.27  对于M和N类车辆，申请人应向检测机构证明，当车辆电气系统处于对应机动车辆类别的稳定电压运行时·远光灯、近光灯、制动灯、前位灯和后位灯装置的供电情况符合下列的规定：
   a）供电装置的终端电压在符合上述功能型式试验描连的条件下（如含有特殊供电装置、光源电子控制装置或处于次级操作模式对电压有特殊规定），电压不应超出型式试验描述文件中的规定电压范围。
   b）对于4.27a)中未涉及的供电情况·装置或功能的终端稳定电压不得超过6.75V（6V系统），13.5V（12V系统）或28.0V（24V系统》的5%以上。允许装置本身带有终端最大电压控制功能.
   c)  对于自带光源控制器或可变光强控制器的灯具不适用上述4.27a）和4.27b）的规定，
   d)  型式试验材料中·应提供文件证明符合性所用的方法和结果，
4.28   灯具的儿何可见度一般要求按下连方法进行：
   a）当从远处观察时·在几何可见度范圈内·不应有阻碍视表面所发光线传播的障碍物。若灯具在以往的型式检验时已存在障碍物·则在儿何可见度内的这些障码物可不予考。
   b）若在灯具近处测量，则沿观察方向平行移动，以得到相同的准确度，
   c）若安装灯具时，其视表面受到车辆部件的部分蔽，则应提供证明，表明灯具未受蔽的部分仍满足型式检验所需的配光值，
   d）对于高地安装高度小于750mm的灯具[测量方法参照4.8a）］.其向下的几何可见度可以减至5°。其相应的配光测量范围也可以减至5。
   e）对于互存灯系统·其几何可见度应在所有互存灯开启时测量。
4.29  总质量不小于4500 k8的货车、专项作业车和挂车的所有后位灯、后转向信号灯和制动灯，其透光面面积应不小于一个80mm直径圆的面积;若透光面不是圆形，其形状应能容纳一个40mm直径的圆。
4.30  LED模块允许不可更换。
4.31  在车辆静止且满足下列一项或多项条件时，非本标准定义的外部照明和光信号装置可开启，但不得危害本标准定义的外部照明和光信号装置有效性：
  ---发动机（推进系统）停止工作：
  ---驾员或乘客的车门已经打开；
  ---行行李箱门已经打开，

5  特殊规定
5.1  运光灯（符合GB4599除A级外、GB21259.GB25991要求的灯具
5.1.1   配备
   汽车应配备·挂车不应使用，
5.1.2 数量
    两只或四只，对于N₁类车辆可以多安装两只远光灯。当车辆安装四只可藏式前照灯时·其中两只附加前照灯只允许用于异间发出间歇光信号功能（见4.12）.
5.1.3   布局
   无特殊要求，
5.1.4 位置
5.1.4.1   横向：无特殊要求，
5.1.4.2   高度：无特殊要求，
5.1.4.3   纵向：安装在车辆前面，要求发射光不直接或间接地通过后视镜（问接视野装置）或车辆其他反射面引起驾驶员的不舒适，
5.1.5   几何可见度
    发光面的可见度(包括从观察方向看来似乎不发光的区域的可见度）应保证在其周长上的众母线形成的扩散区域内。该区域与前照灯基准轴线间的夹角不小于5°。发光面在配光镜最前部分横切面内的投影边界是几何可见度角的始端。
5.1.6   方向
    朝前。车辆单侧不得安装超过一只具有弯道照明功能而转动的远光灯，
5.1.7   电路连接
5.1.7.1  除非间歌地打开远光灯开启发出警告信号，远光灯只有在前黑灯开关位于前照灯的~ON"（打开）位置或处于"AUTO"(自动》位置，并存在近光灯自动启动的条件时才可开启，对于后一种情形，当近光灯自动启动的条件不存在时·远光灯应自动关闭。
5.1.7.2  远光灯的控制可以是自动的?控制信号应由可探测下列各项并对其做出反应的传感器系统产生：
    一环境光线条件；
    一迎面驶来的车辆上·前部照明装置和前部光信号装置发出的光线：
    一前方行驶车辆的尾部光信号装置发出的光线，
   允许安装额外的可提升性能的传感器功能。
   本条中的"车辆”指L.M..O类车辆，并认为这些车辆配备了回复反射器，并且照明和光信号系统已打开。
5.1.7.3   远光灯应可以随时手动开启或关闭·远光灯自动控制功能应可以手动关闭。此外·关闭远光灯和远光灯自动控制功能的手动操作方式应简单且直接，不准许有次级操作，

5.1.7.4   远光灯应同时或成对开启，当按照5.1.2多安装两只远光灯时，N,类车辆最多只能同时打开两对。从近光变远光时，至少要打开一对远光灯从远光变为近光时，所有的远光灯应同时关闭，
5.1.7.5   远光灯打开时，允许近光灯也开着
5.1.7.6   当安装四只可藏式前照灯时.其上升位置应防止任何附加前照灯同时工作，后者只是用于在昼间发出间歇光信号，
5.1.8  指示器
   应配备接通指示器，如果前照灯如5.1.7.1所述自动控制·则应向驾驶员提供远光的自动控制已激活的提示。在自动控制开启期间·该信息就一直显示，
5.1.9   其他要求
5.1.9.1   最大发光强度限值
   所有可同时开启的远光灯，其最大发光强度之和应不超过430000cd.
5.1.9.2  远光灯最大光强总值的获得
5.1.9.2.1   在整车电潭系统处于充电状态下，分别检测各运光灯最大光强，相加后获得．或
5.1.9.2.2   通过型式试验报告中远光E值计算获得。
5.1.9.3    对于自动开启和关闭的远光灯
5.1.9.3.1   5.1.7.1  所远光自动控制功能的要求
5.1.9.3.1.1   传感器可探测的由其他车辆所发出的光线（如5.1.7.1所述），最小范围边界由下迷角度确定：
     一 水平角度：向左15°向右15°
     一 垂直角度：见表6。

                                                                                                        表6传感器垂直方向最小范图边界

向上角度	5°
传感器安装高度（传感器孔径中心距高地面距离）	小于2.0m	1.5m到2.5m	大于2.0m
向下角度	2°	2°---5°	5°

                       这些角度是以传感器孔径中心，以及一条穿过孔径中心且平行于车辆纵向对称平面的水平直线为基准测得的。

5.1.9.3.1.2     传感器系统应能在水平直道上探测到：
     一  至少400m的距离范围内的迎面画来的机动车：
     一  至少100m的距离范围内的前方行驶的机动车或带挂车的车辆，
    按上达要求检测时·迎面而来和前方行驶的机动车或带挂车的车辆应开启位置灯（若适用）和近光灯。
5.1.9.3.2   5.1.7.1  所述远近光功能相互间切换的要求
    可自动执行，且应不会引起不适、注意力分散或炫目。

5.1.9.3.3   自动控制装置整体性能的证明方式
5.1.9.3.3.1   试验可由制造商提出的模拟方法或其他方法进行，但应经过检测机构认可。
5.1.9.3.3.2   附录E中E.1所连的驾试验，自动控制装置的性能应按照制造商的描述（提交证明文件）进行检验。对任何明显的故障都应提出异议（如闪烁）
5.1.9.3.4   自动控制的远光灯自动开启条件
    在5.1.9.3.1.1和5.1.9.3.1.2所述区域和距离葱围内·没有探测到5.1.7.2 所提及的车辆，且所测环境光线符合5.1.9.3.5规定，
5.1.9.3.5  自动控制的远光灯应自动关闭的情况
    在远光灯自动开启的情况下，当在5.1.9.3.1.1和5.1.9.3.1.2区域和距离范围内，探测到符合5.1.7.2所定义"车辆"迎面而来或前方行驶时，远光灯应自动关闭，
    当环境照度超过70001x时，远光灯应自动关闭。
    制造商应采用模拟或检测机构认可的方法证明对上述要求的符合性。在必要情况下，使用经过余弦校正的传感器·在与车辆传感器安装高度相同的水平面上测量照度。制造商可通过充足的证明文件或检测机构认可的其他方式加以证明，
5.2  近光灯（符合GB4599除A级外.GB21259.GB25991要求的灯具
5.2.1  配备
  汽车应配备·挂车不应使用，
5.2.2 数量
    两只。
5.2.3  布局
    无特殊要求，
5.2.4     位置
5.2.4.1  横问：离车辆纵向对称平面最远的基准轴线方向上的视表外缘到车辆外缘端面的距离应不大于400mm。
     在基准轴线方向上·两视表面相邻边缘间的距离应不小于600mm，然而·该规定不适用于M₁，类和N₁，类车辆。对于其他类车辆，若车辆宽度小于1300mm，则上连间距可减至400mm.
5.2.4.2  高度：离地高度不小于500mm，不大于1200mm，对于N.G类（越野）车辆．最大高度可增加到1500mm.
5.2.4.3  纵向：装在车前。若发射光不直接或间接地由于后视镜（间接视野装置），或车辆其他反射面面引起驾驶员的不舒适感，即满足要求，
5.2.5   几何可见度
   由3.15定义的α和β角来确定
    α：向上15°，向下10°：
    β：向外45°，向内10°，

    前照灯邻近其他部件的存在，不应因二次效应引起其他道路使用者的不舒适感。

5.2.6  方向
5.2.6.1  垂直方向
5.2.6.1.1  制造商应按0.1%的准确度规定，在驾驶座上一名人员的空载车条件下，近光明暗截止线的初始下倾度，并以规定的符号（见附录F)，将此数值标明在每辆车的制造商铭牌或前照灯附近。此标记应清晰持久。
     按5.2.6.1.2中规定·确定下倾度值。
5.2.6.1.2 下倾度值的确定，取决于空载车条件下测量的近光灯在基准轴线方向上视表面下边缘的安装高度（单位：m），对处于附录A各装载状况下的静止车辆，其近光明暗截止线的垂直向倾斜度应保持在以下限值内，同时初始照准也在以下范围内：

      h <0.8 m                          限值:   -0.5%～--2.5%

                                             初始照准： -1.0%～-1.5%

      0.8m ≤ h ≤1.0m               限值：-0.5%～-2.5%

                                             初始照准：-1.0%～-1.5%

      或根据制造商规定：

                                             限值： -1.0%～-3.0%
                                             初始照准： -1.5%～-2.0%

      在这种情况下，使用哪一种数值，提交车型认可时应予以说明。

      h>1.0 m                           限值：-1.0%～-3.0%
                                             初始照准：-1.5%～-2.0%

      有关限值和初始照准（值)的上述要求见图1。
      对于前照灯高度大于1200mm的N;G类（越野）车辆为：
                                              限值：-1.5%～-3.5%
                                              初始照准：-2.0%～-2.5%



                                                              图1近光灯下倾斜度值的确定

5.2.6.2   前照灯调光装置要求
5.2.6.2.1   前黑灯自动调光装置：则应满足5.2.6.1.1和5.2.6.1.2要求。
5.2.6.2.2   前黑灯手动调光装置：应有一个停止位置，可以通过调节螺丝或者类似的方法使灯具回到
5.2.6.1.1  定义的初始倾斜位置·那么不管是连续或者不连续调节的·都是被允许的。
              手动前照灯调光装置应坐在驾驶座上就可以操作，
              连续调节的装置应有标惠来指示近光需要调节的装载情况。
              非连续调节的装置上的调节位置数，在附录A定义的全部装载情况下，应符合5.2.6.1.2中要求的范围。
              对于这种装置，近光要求调节的附录A中的各类装载情况应明确地标志在该装置的控制器附近（见附录G).
5.2.6.2.3  如果5.2.6.2.1和5.2.6.2.2所述的装置调节失效时·近光的下倾位置不应该高于发生故时的位置。
5.2.6.2.4  若车辆结构能保证在附录A定义的全部装情况，均能合5.2.6.1.1~5.2.6.1.2要求，允许不安装调光装置·但其前黑灯应具有调节明暗截止线高度的装置。
5.2.6.3   测量方法
5.2.6.3.1  经初始倾斜度调节后，以百分数表示的近光垂直向倾斜度，应在录A确定的所有装载状况的静态条件下测量。
5.2.6.3.2  近光垂直向倾斜度应按录D规定的方法进行测量，
5.2.6.4   水平方向
        为了形成弯道照明，可以改变一只或两只近光灯的水平方向·但是当移动整个光束或明暗截止线弯白时部时，明暗截止线弯时部不得与离车辆前方的距高为相应近光灯安装高度100倍距离外的车辆重心轨迹相交。
5.2.6.5安装方向
           朝前，
5.2.7  电路连接
5.2.7.1   切换近光时。应同时美闭所有的远光灯。
5.2.7.2    远光灯开着时·近光灯允许开着。
5.2.7.3    气体放电光源近光灯·在远光灯打开时，应保持打开。
5.2.7.4     为了形成弯道照明，可以再打开位于近光灯中的或者与相应近光灯组合或混合的灯具（除远光灯外）中的一个光源或一只或多只LED光源·但是车辆重心轨迹水平曲率半径应不大于500m，制造商可以通过计算或检测机构认可的其他方式以证实。
5.2.7.5   近光灯的开关可以是自动的。然而，近光灯的开关应能随时手动操作。
5.2.7.6   当配备登间行驶灯，且按5.19规定运行时应：
        a）近光灯应按录日的要求．根据环境情况自动打开或关闭（例如：在车辆夜间行、进入隧道等情况下自动开启）
        b)  丘间行驶灯与4.11规定的灯具共同操作，作为最低要求，至少后位灯应开启。
        c）通知驾驶员前灯、前位灯。后位灯以及示廓灯和侧标志灯（如配备》没有点亮。
          1）针对夜间和间提供两个明显不同的仅表板照度级别向驾驶员指出应开启近光灯：或

          2）前照灯工作时，亮起符合GB4094标识规定的不发光指示灯：或
          3）在阳录Ｈ定义的环境亮度减小时·开启一个视觉、声音或两者皆有的指示器，以提醒驾员打开近光灯。一旦指示器开启，只有当近光灯开启后或用于启动和/或停止发动机（推进系统》的装置处于发动机（推进系统）无法运转的位置时才停止。

5.2.7.7   在不违反5.2.7.6a)的前提下，近光灯可以根据其他诸如时间或环境状况等因素（例如：时间段，车辆位置，下雨，起雾等）自动开启或关闭，

5.2.8   指示器
5.2.8.1   选装。
5.2.8.2   下述情况，应安装闪烁或不闪烁的指示器：

          一采用移动整个近光光束或明暗截止线弯曲时部以形成弯道照明功能：或
          一主近光由一个或多个LED模块产生（除非电路连接保证当任何LED模块发生故障时·所有模块想灭）
             下列情况·指示器应开启：
          一明暗截止线弯曲尉部转动发生故障；或
          一用于形成主近光的任意一只LED模块发生故障（除非电路连接保证当任何LED模块发生故障时，所有模块媳灭）。
         出现故障状态时，指示器应一直开启，允许临时关闭，但当启动或停止发动机装置时，其应再次开启。

5.2.9    其他要求
        本标准4.5b)要求不适用于近光灯。
        当单侧近光灯光源光通量或用于产生主近光的LED模块总光通量超过2000lm时，应配备符合GB/T21260的前黑灯清洗装置。
        对于下佩度，5.2.6.2.2规定的装置不应用于下述情况：
        一单侧主近光光源或光源模块目标光通量大于2000lm.
        上述“目标光通量”。以试验电压为准。
        对于允许使用多个试验电压的灯丝灯泡，上述产生主近光的"目标光通量"以进行光源型式试验的产品试验电压为准。
        只有符合GB4599或GB21259或GB25991的近光灯才能用于实现弯道照明。
        左转弯时·如果弯道照明是通过水平移动整个光束或明暗截止线弯曲时部来实现·那么只有在车辆前行时才能被开启。
5.3       前雾灯（符合GB4660要求的灯具）
5.3.1          配备
             汽车选装。挂车不应安装，
5.3.2    数量
            两只。
5.3.3    布局
           无特殊要求

5.3.4    安装位置
5.3.4.1   横向：在基准轴线方向上，离车辆纵向对称平面最远的视表面上的点到车辆外缘端面的距离应不大于400mm.
5.3.4.2   高度：
    最小值：离地高度不小于250mm.
    最大值：对于M，和N，类车辆，高地高度不大于800mm；对于除N,G(越野）的其他车辆，离地高度不大于1200mm：对于N,G(越野）车辆·离地高度不大于1500mm-
    在基准轴线方向上·前雾灯整个视表面应在近光灯视表面最高点以下。
5.3.4.3   纵向：装在车蘭。要求该灯的发射光不直接或间接地通过后镜（间接视野装置》或车辆其他反射面.而引起驾映员的不舒适感。
5.3.5   几何可见度
      由3.15定义的旺和β角来确定，“角向上、向下均为5.P角：向外45°.向内10°。
      前雾灯的灯具部分或其附近其他部件，不应反射菌雾灯发出的光，造成其他使用道路者的不舒适，
5.3.6    方向
5.3.6.1   垂直方向
5.3.6.1.1  对于B级前雾灯，其明暗截止线的垂直向倾斜度。在车辆空载且驾座上有一个乘员的情况下应不大于-1.5%。
5.3.6.1.2   对手F3前雾灯：
        a）当单侧光激总目标光通量不大于2000|m时：明暗截止线垂直向佩斜度，在车辆空载且驾驶座上有一个乘员的情况下应不大于-1.0%。
        b）当单侧光源总目标光通量大于2000|m时：
         1）取决于前雾灯基准轴线方向上的视表面下边缘的安装高度（h)，测量在空载车辆上进行，明暗截止线的垂直向倾斜度在附录A规定的所有静态下，应保持在下列范圈内：

              h≤0.8 M                           限值：-1.0%~-3.0%

                                                     初始照准：-1.5%~-2.0%

              h＞0.8 M                          限值：-1.5%~-3.5%

                                                     初始照准：-2.0%~-2.5%

         2）车辆空载且驾驶座上有一个乘员的情况下的初始明暗截止线向下倾斜度·由制造商以不大于0.1%的精度进行规定·并以清晰且不易抹去的方法在每个前雾灯或制造商铭牌或按5.2.6.1.1的指示·以附录F中的符号进行注明，向下倾斜度的数值应按5.3.6.1.2b)1）定义。

5.3.6.2     前雾灯调光装置
5.3.6.2.1  若前雾灯安装调光装置，无论是独立的还是与其他前照明装置和光信号装置组合，在附录A规定的所有装载条件下。该前雾灯的重直倾角应在5.3.6.1.2b)1)规定的范圈内。
5.3.6.2.2  若F3前雾灯属于近光灯或AFS 系统的一部分，在前雾灯作为近光灯部分使用时，应符合5.2.6要求。在这种情况下5.2.6规定的垂直向倾斜度限值应对该情况下的前雾灯适用，
5.3.6.2.3  调光装置可以调整前雾灯光束倾斜度以自动适应周围环境。以保证5.3.6.1.2b)1规定的垂直向倾斜度值，

5.3.6.2.4  在调光装置故障的情况下。曾雾灯光束的明暗截止线应不会保持在高于故障时的位置。
5.3.6.2.5  若车辆结构能保证在阳录A规定的所有装载情况下，均能符合5.3.6.1.2b)1)要求，允许不安装调光装置·但其前雾灯应具有调节明暗截止线高度的装置。
5.3.6.3   安装方向
             朝前，
5.3.7     电路连接
        前雾灯应能独立于远光灯、近光灯或任何远近光组件打开或关闭·除非：
           a）前雾灯在AFS 系统中作为另一种照明功能的一部分；然画·前雾灯的开启·应优先于AFS中前雾灯所属的其他功能：或
           b)  前雾灯按GB4660要求，不能和与其混合的其他灯具同时点亮，
5.3.8  指示器
        应配备接通指示器，采用独立的非闪烁信号。
5.3.9   其他要求
        对于F3类前雾灯的校准和发光强度可自动适应普遍环境状态的情况。应自动对任何照度变化或照准进行调节，且不会引起驾驶员或其他使用道路者的不舒适，
5.4   倒车灯（符合GB15235要求的灯具）
5.4.1   配备
       汽车和0₂.O₃,和O₄类挂车应配备。O₁类挂车选装，
5.4.2   数量
5.4.2.1   对于M₁类和长度不大于6000mm的所有其他车辆·应配备一只·选装一只，
5.4.2.2   除了M₁类车辆外，对于长度大于6000mm的所有车辆应配备两只，选装两只，
5.4.3   布局
        无特殊要求，
5.4.4   安装位置
5.4.4.1   横向：无特殊要求，
5.4.4.2   高度：高地高度不小于250mm，不大于1200mm
5.4.4.3   纵向：安装在车辆尾部，然画对于5.4.2.2规定的两只选装倒车灯，可以允许安装在车辆侧面，且符合5.4.5.2和5.4.6要求，

5.4.5  几何可见度
5.4.5.1   对于安装在车辆尾部的倒车灯，由3.15定义的α和β角来度量。
     α角：向上15°向下5°。
     β角：向左、向右均为 45°(一只倒车灯），向外45°向内30°(两只倒车灯）。
5.4.5.2   对于根据5.4.2.2在车侧面安装的选装倒车灯，其基准轴线与车辆纵向对称平面所成角度不大于15°，即可认为满足几何可见度要求。选装的两只倒车灯垂直方向上允许直接向下照射。

5.4.6   方向
     向后。此外，对于根据5.4.2.2在车侧面安装的选装倒车灯，应符合5.4.5.2要求。
5.4.7  电路连接
5.4.7.1  只有当倒车齿轮处于啮合状态或驱动系统处于倒车状态，而且发动机（推进系统）的点、熄火控制装置处于使发动机(推进系统)能工作的状态时·倒车灯才能打开，否则无法打开。
5.4.7.2  此外，对于根据5.4.2.2选装的两只倒车灯，其电路连接应保证只有当4.11规定的灯具打开后，才可以开启。
     满足以下条件，安装在车辆侧方的倒车灯在车辆前行速度小于10km/h时可作为慢行灯：
     ----应配备独立的开关手动开启和关闭；
     ----作为慢行灯功能，在倒车齿轮松开后可继续保持点亮；
     ----独立开关无论处于何位置（开启或关闭），当车辆前行速度大于10km/h时，灯具应自动关闭，
     且在此情况下，灯具应保持关闭状态直至再次满足开启要求而开启。
5.4.8    指示器
     选装。
5.4.9 其他要求
     无。
5.5    转向信号灯（符合GB17509要求的灯具）
5.5.1 配备
     应配备。如图2a）
     转向信号灯可分为下列类别（1、1a、1b、2a、2b、5及6)，通过在车辆上的安装可构成布局A和布局B。布局A适用于各种汽车，布局B只适用于挂车





     说明：
          图2a): 中的布局A:侧转向灯的后部几何可见度死角值上限为5°.d≤1.80m（对于M1和NI类型车辆d≤2.50m）。对于离地高度不大于750mmL测量方法参照4.8a）］的1.la、lb.2a和2b类转向灯，在H平面下方的向内几何可见度角
可由45°减至20°。

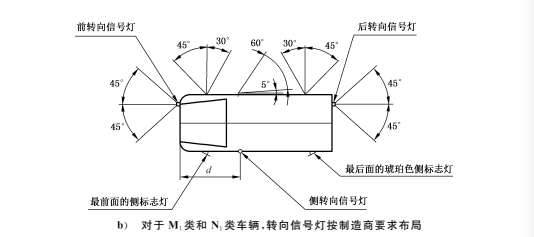

          图2b): 侧转向灯的后部几何可见度死角值上限为5°.ds2.50m
                                                                                                                      图2（续）

5.5.2     数量
         按布局。
5.5.3     布局[见图2a）］
5.5.3.1  布局A：
         两只下列种类的前转向灯：

         ----1或1a或1b类.若在基准轴线方向上，该转向信号灯的视表面边缘与相邻近光灯或前雾灯的视表面边缘间距离不小于40mm；
         ----1a或1b类：若上述间距为大于20mm，小于40mm；
         ----1b类：若上述间距不大于20mm。
         两只后转向灯（2a或2b类）：对于M₂、M₃、N₂和N₃类车辆，可以选装两只2a或2b的后转向灯。
         两只5类或6类侧转向灯（最低要求）：
         ----5类侧转向灯适用于M₁，类车辆：以及长度不大于6m的N₁、M₂和M₃类车辆；
         ----6类侧转向灯适用于N₂和N₃类车辆：以及长度大于6m的N₁、M₂和M₃类车辆；
         ----在所有情况下，允许使用第6类侧转向信号灯代替第5类
         当配备的转向信号灯兼有前转向信号灯（1、1a、1b类）和侧转向信号灯（5或6类）功能时，为满足5.5.5几何可见度要求可以再配备两只附加的侧转向信号灯（5或6类）。
5.5.3.2   布局B：两只后转向灯（2a或2b类）。
         对于0.、O,和○，类车辆.可选装两只后转向信号灯（2a或2b类）。
         长度大于9m的○.类车辆每侧，最多可选装三只5类侧转向灯或选装一只6类侧转向灯。
         如果安装了 AFS.转向灯类别的选择所要考虐的距离应为前转向信号灯与最相邻的近光功能单元间的距离。
5.5.3.3  此外，以下车辆适用下述规定，但如果车辆有三只及以上的侧标志灯与同侧的转向信号灯同时闪烁，则下述规定不适用：
         ----长度大于6m且不大于9m的M₂、M₃、N₂和N₃类车辆，可选装一只5类附加灯具；

         ----长度大于9m的M₂、M₃、N₂和N₃类车辆，每侧强制安装三只5类附加灯具，且尽可能在每侧均匀布置；
         ----O₃和O₄类车辆，每侧强制安装三只5类附加灯具，且尽可能在每侧均匀布置。
5.5.4    安装位置
5.5.4.1  横向
       在基准轴线方向上，离车辆纵向对称平面最远的视表面边缘，到车辆外缘端面之间的距离应不大于400mm。本条件不适用于选装的后转向信号灯。
       在基准线方向上，两相邻视表面内边缘之间的距离应不小于600mme
       若车辆宽度小于1300mm，上述间距离可减至400mm。
5.5.4.2  离地高度
5.5.4.2.1   第5或第6类转向灯透光面的离地高度，从最低点测量，对于M,类和N，类车辆应不小于350mm，对于其他类车辆，应不小于500mm，从最高点测量应不大于1500mm。
5.5.4.2.2   1、1a、1b、2a和2b类转向灯的离地高度，按4.8规定测量时应不小于350mm，且不大于1 500 MM。
5.5.4.2.3   若车型结构不能保证上述的诸离地高度上限，且没有安装选装后转向灯。则第5和第6类侧转向灯为不大于2300mm，第1、1a、1b、2a和2b类转向灯为不大于2100mm。
5.5.4.2.4   选装灯的安装，在兼顾横向安装位置（5.5.4.1）、灯具对称性和车身形状的情况下，应位于尽可能高处，与必须配备灯具间的垂直距离应不小于600mm。
5.5.4.3   纵向 [见图2a）］
       侧转向灯（5和6类)透光面到标志车辆全长前边界的横向平面的距离应不大于1800 mm。然而，对于M₁类和N₁类，该距离可增至为不大于2500mm。其他类车辆车型结构不能保证最小几何可见度角时，该距离也可增至为不大于2500mm。
       选装的5类侧转向灯应沿车辆的长度方向上均匀间隔安装。
       选装的6类侧转向灯应在拖车长度方向上的第一个和最后一个四分位之间的区域内安装。

5.5.5   几何可见度
5.5.5.1  水平方向角度：如图2a）布局A和布局B。
        垂直方向角：对于1、1a、1b、2a、2b和5类转向灯为水平面上、下各15°。
        对于离地高度小于750mm的灯具[测量方法参照4.8a)］，则水平面以下的垂直方向角可由15°减至5°。
        若于选装灯的离地高度不小于2100mmL测量方法参照4.8a)]，则水平面以上的垂直方向角可由15°减至5°。
        对于第6类转向信号灯：水平面上30°水平面下5°。
5.5.5.2   或者，按制造商要求，对于M,类和N,类车辆，前、后转向信号灯和侧标志灯的几何可见度：
        ----水平方向角：见图2b）。对于离地高度不大于750mm[测量方法参照4.8a）］的1、1a、1b、2a和2b类转向灯，在H平面下方的向内几何可见度角可由45°减至20°
        ----垂直方向角：水平面上、下各15°。若离地高度小于750mm[测量方法参照4.8a）］，则向下几何可见度角可由15°减至5°。
        ----为了保证可见，除了第5和第6类侧转向信号灯外，其他灯的无障碍观察的视表面应不小于12.5cm"（不包括任何不透光的回复反射器发光而）。对于符合4.29规定的灯具不适用。
5.5.6   方向
       按制造商规定安装。
5.5.7   电路连接
       转向信号灯的开关应独立于其他灯具。在车辆同一侧的所有转向信号灯，应由一个开关控制同时打开或关闭·并同步闪烁。
       对于符合5.5.5.2规定，长度小于6m的M,类和N,车辆·琥珀色的侧标志灯（若安装）应以与转向信号灯相同的频率同相闪烁。
5.5.8   指示器
       1、1a、1b、2a和2b类转向信号灯应配备工作指示器。其可以是指示灯（视觉的）或发声器（听觉的）或者两者兼有。若是指示灯应是闪烁的，当前或后转向信号灯任一发生故障时，该指示灯或熄灭，或不再闪烁，或以另一种明显不同的频率闪烁。若为发声器应响声清晰，发生故障时至少声频应明显变化。
       指示器故障报警条件应符合GB17509规定。
       对于牵有挂车的汽车，除非汽车上的指示器能够显示出车辆组合上每个转向信号灯的故障，否则应配备一种专用于显示挂车上转向信号灯工作状况的指示灯。
       汽车和挂车上的选装转向灯，不强制安装工作指示器。
5.5.9   其他要求
       闪光频率为（90±30）次/min。
       起动光信号开关后，在不大于1s时间内发光，在1s~1.5s时间内首次熄灭。
       对于牵有挂车的汽车，牵引车上的转向信号灯控制开关，应能控制挂车上的转向信号灯。
       若某一转向信号灯发生故障（短路除外)时·其他转向信号灯应继续工作，但闪光频率可以不同于上述规定的频率。
5.6     危险警告信号
5.6.1   配备
       应配备。危险警告信号应由符合5.5规定的转向信号灯同时工作发出。
5.6.2   数量
     按5.5.2规定，

5.6.3　布局
     按5.5.3规定。
5.6.4    安装位置
5.6.4.1     横向：按5.5.4.1规定。
5.6.4.2     高度：按5.5.4.2规定。
5.6.4.3     纵向：按5.5.4.3规定。

5.6.5    几何可见度
      按5.5.5规定。
5.6.6   方向
      按5.5.6规定。
5.6.7      电路连接
5.6.7.1    危险警告信号应由单独配置的手动开关打开各转向信号灯，并同步闪烁。
5.6.7.2    在车辆发生碰撞或5.23规定的紧急制动信号关闭后，危险警告信号允许自动开启。在这种情况下，应能够手动关闭该信号。
       此外，危险警告信号允许自动开启，以向其他道路使用者指示可能存在的危险。此时，该信号应保持开启直至被手动或自动关闭。
5.6.7.3     对于长度小于6m的M,和N.类车辆，其布局符合5.5.5.2规定，若装有珀色侧标志灯，则该灯也应以与转向信号灯相同的频率同相位闪烁。
5.6.8    指示器
       应配备闪烁接通指示器。
5.6.9    其他要求
       按5.5.9规定，对于牵有挂车的汽车，危险警告信号控制开关也应能打开挂车上的所有转向信号灯，即使在发动机控制装置处于无法启动的情况下，应仍能发出危险警告信号。
5.7    制动灯（符合GB5920 要求的灯具）
5.7.1   配备
       S1或S2类制动灯，各类车辆应配备。
       S3或S4类制动灯，M,N.类车辆（带有驾驶室的底盘和带有开式货舱的N.类型车辆除外）和多用途货车应配备，其他类车辆选装。
       注：多用途货车是指具有长头车身和驾驶室结构、核定乘坐人数小于或等于5人含驾驶人）、驾驶室高度小于或等于2100mm、货箱栏板上端离地高度小于或等于1500mm.最大设计总质量小于或等于3500kg的货车。
5.7.2    数量
5.7.2.1    对于各类车辆.S1或S2类制动灯两只、S3或S4类制动灯一只。
5.7.2.2    安装S3或S4类制动灯的情况除外，M₂、M₃、N₂、N₃、O₂、O₃和O₄，类车辆可以安装两只选装的S1或S2类制动灯。
5.7.2.3    当车辆的纵向对称平面不位于固定的车身板而是位于可移动部件上，隔开车辆的一或两个可移动部件（如车门），而且在纵向对称平面上的移动部件又无足够的空间安装一只S3或S4类制动灯，则可以安装两只"D"型S3或S4类制动灯：或在向左、向右偏离车辆纵向对称平面位置上，安装一只S3或S4类制动灯：或安装 S3或S4类制动灯的互存灯系统。

5.7.3   布局
      无特殊要求。

5.7.4    安装位置
5.7.4.1   横向
      对于 M₁和N₁类车辆;S1或 S2类制动灯，在基准轴线方向上离车辆纵向对称平面最远的视表面上的点，到车辆外缘端面之间的距离应不大于 400 mm;对沿基准轴线方向上的视表面的各个内边缘之间的距离无特殊要求。
      对于其他所有车辆：
      ----S1或S2类制动灯：在基准轴线方向上视表面内边缘间的距离应不小于600mm。若车宽小于1300mm，可减至400mm。

      ----S3或S4类制动灯：其基准中心应位于车辆的纵向对称平面。然而，对于按5.7.2规定，安装两只S3或S4类制动灯的情况，则要求两灯尽量靠近车辆纵向对称平面，并分别位于车辆纵向对称平面的两侧。

      ----对于按5.7.2规定，安装一只S3或S4类制动灯，且偏离车辆纵向对称平面的情况，灯具基准中心不得偏离车辆纵向对称平面超过150mm。

5.7.4.2    高度
5.7.4.2.1   对于S1或S2类制动灯
      离地高度应不小于350 mm，不大于1500mm。若未安装选装灯具，车型结构不能保证在1500mm内，则可增至2100mm。
      若安装了选装灯具，应按灯具宽度和对称性要求，以及车身结构尽可能高的垂直距离定位高度，使其位于应强制安装的灯具以上，且距离不小于600mm。
5.7.4.2.2   对于S3或S4类制动灯
      与其视表面下边缘相切的水平面，应不低于与后窗玻璃下边缘相切的水平面150 mm，或其离地高度不小于850mm。
      然而，与S3或S4类制动灯视表面下边缘相切的水平面，应高于与S1或S2类制动灯视表面上边缘相切的水平面。
5.7.4.3     纵向
      对于S1或S2类制动灯：在车辆尾部。
      对于S3或S4类制动灯：在车辆尾部。

5.7.5    几何可见度
5.7.5.1    水平方向角
      对于S1或S2类制动灯：车辆纵向轴线左、右各45°。
      然而，对于离地高度不大于750 mm[测量方法参照4.8a）的S1和S2类制动灯，在H平面下方的向内几何可见度角可由45°减至20°。
      对于S3或S4类制动灯：车辆纵向轴线左、右各10°。
5.7.5.2    垂直方向角
      对于S1或S2类制动灯：水平面上、下各15°以下情况除外：

      ----对于离地高度小于750mm的灯具[测量方法参照4.8a）］，则水平面以下的垂直方向角可由15°减至5°；
      ----若于选装灯的离地高度不小于2100mm[测量方法参照4.8a）]，则水平面以上的垂直方向角可由15°减至5°。
      对于S3或S4类制动灯：水平面上10°水平面下5°。
5.7.6     方向
      朝后。
5.7.7     电路连接
5.7.7.1    当使用符合GB12676或GB21670规定的行车制动装置时，所有制动灯应同时点亮。
5.7.7.2    如果发动机(推进系统)的点、熄火控制装置使发动机推进系统)处于非工作状态，则不要求制动灯行使功能。
5.7.8     指示器
      选装。若配备，则应是一种非闪烁的报警工作指示灯，当制动灯发生故障时，该指示灯点亮。
5.7.9     其他要求
5.7.9.1    S3或S4类制动灯不应与其他任何灯混合。
5.7.9.2    S3或S4类制动灯可以安装在车辆外部或内部。
      若安装在车内，要求其发射光不应通过后视镜（间接视野装置）或车辆的其他表面（如后窗玻璃）而引起的驾驶员的不舒适感。
5.8    后牌照板照明装置（符合GB18408要求的灯具）
5.8.1    配备
      应配备。
5.8.2    数量
      根据牌照板的照明要求而定。
5.8.3    布局
      根据牌照板的照明要求而定。

5.8.4    安装位置
      横向、高度、纵向均根据牌照板的照明要求而定。
5.8.5    几何可见度
      根据牌照板的照明要求而定，
5.8.6   方向
      根据牌照板的照明要求而定。

5.8.7     电路连接
      按4.11要求。
5.8.8    指示器
      选用。若配备，其功能应由前、后位置灯指示器完成。
5.8.9    其他要求
      当牌照灯与后位灯复合且与制动灯或后雾灯混合时，则在制动灯或后雾灯点亮期间，牌照灯的光度特性可以改变。
5.9       前位灯（符合GB5920要求的灯具）
5.9.1     配备
      汽车和宽度大于1600 mm 的挂车应配备。宽度不大于1600mm的挂车允许选装。
5.9.2     数量
       两只。
5.9.3     布局
       无特殊要求。
5.9.4     安装位置
5.9.4.1    横向：在基准轴线方向上，离车辆纵向对称平面最远的视表面上的点，到车辆外缘端面的距离，应不大于400mm。
       对于挂车，上述间距应不大于150mm。
       在基准轴线方向上，两视表面内边缘间的距离：对于M₁和 N₁类车辆无特殊要求；对于其他车辆应不小于600mm.若车宽小于1300mm，上述间距可减至400mm。
5.9.4.2    高度：离地高度不小于250mm，不大于1500mm。对于O₁和O₂类车辆，或者，若车型结构不能保证在1500mm内的其他类车辆，可增至2100mm。
5.9.4.3    纵向：无特殊要求。
5.9.4.4    当前位灯与其他灯混合时，应使用其他灯在基准轴线方向上的视表面来验证是否满足5.9.4.1~5.9.4.3的安装位置要求。

5.9.5      几何可见度
5.9.5.1      水平方向角：向内45°向外80°。
        然而，对于离地高度不大于750mm[测量方法参照4.8a）］的灯具，在H平面下方的向内几何可见度角可由45°减至20°。
        对于挂车，向内的水平方向角可减至5°。
        垂直方向角：为水平面上、下各15°。对于离地高度小于750 mm的灯具[测量方法参照4.8 a）］，则水平面以下的垂直方向角可由15°减至5°。
5.9.5.2     对于M₁和 N₁类车辆，若安装前侧标志灯，则可由制造商决定，采用以下要求代替5.9.5.1规定：

        ----水平方向角：向内45°向外45°。然而，对于离地高度不大于750mml测量方法参照4.8a）］的灯具，在H平面下方的向内几何可见度角可由45°减至20°。
        ----直方向角：水平面上、下各15°。然而，对于离地高度小于750mm的灯具[测量方法参照4.8a）］，则水平面以下的垂直方向角可由15°减至5°。
       为保证可见，灯的无障碍观察的视表面应不小于12.5cm"（不包括任何不透光的回复反射器的发光面)。
5.9.6    方向
       朝前。
5.9.7    电路连接
       按4.11 规定。前位灯与转向灯混合时，在转向信号灯开启的整个周期（包括点亮和熄灭整个过程）中，对应一侧的前位灯或其混合部分允许保持关闭。
5.9.8    指示器
       应配备接通指示器。该指示器应是非闪烁的，若仪表灯只能与前位灯同时开关，则可省去。当光信号系统按5.2.7.6b)规定运行时，上述要求不适用。
       在符合4.11e)的情况下，可以选装一个单独的接通指示器，且应避免与前位灯的指示器混淆。
5.9.9    其他要求
5.9.9.1   如果一只或多只红外线发生器安装于前位灯内，其只有当同侧前照灯开启且车辆前行时才可打开。如果前位灯或同侧的前照灯发生故障，红外线发生器应自动关闭。
5.9.9.2   对于安装有弯道照明功能的 AFS，前位灯允许与混合的照明单元一同转动。
5.10       后位灯（符合GB5920 要求的灯具）
5.10.1     配备
       后位灯应配备。
5.10.2     数量
       两只。
       M₂、M₃、N₂、N₃、O₂、O₃和O₄类车辆可以安装两只选装的后位灯，已安装示席灯的情况除外。
5.10.3     布局
       无特殊要求。

5.10.4     安装位置
5.10.4.1   横向：在基准轴线方向上，离车辆纵向对称平面最远的视表面上的点到车辆外缘端面的距离应不大于400mm。此规定不适用于选装的后位灯。
       在基准轴线方向上，两视表面内缘间的距离：
       对于 M₁和N₂类车辆，无特殊要求；
       对于其他类车辆，应不小于600mm，若车宽小于1300mm，则该距离可减至为不小于400 mm。

5.10.4.2    高度：离地高度不小于350mm，不大于1500mm，若未安装选装灯具，车型结构不能保证在1500mm内，则可增至2100mm;若安装了选装灯具，其高度应与5.10.4.1规定相适应，并按灯具对称性要求，以及车身结构尽可能高的垂直距离定位高度，使其位于强制安装的灯具以上，且距离不小于600 mm。
5.10.4.3     纵向：位于车辆尾部。
5.10.5       几何可见度
5.10.5.1    水平方向角：向内45°向外80°。
      然而，对于离地高度不大于750 mm[测量方法参照4.8a）］的灯具，在H平面下方的向内几何可见度角可由45°减至20°
      垂直方向角：水平面上、下各15°以下情况除外：
      ----对于离地高度小于750mm 的灯具[测量方法参照4.8a）］，则水平面以下的垂直方向角可由15°减至5°；
      ----若于选装灯的离地高度不小于2100mm[测量方法参照4.8a）］，则水平面以上的垂直方向角可由15°减至5°。
5.10.5.2     对于M₁和N₁类车辆，若安装后侧标志灯，则可由制造商决定，采用以下要求代替 5.10.5.1规定：
      ----水平方向角：向内、向外各45°。然而，对于离地高度不大于750mm[测量方法参照4.8a）]的灯具，在H平面下方的向内几何可见度角可由45°减至20°。
      ----垂直方向角：水平面上、下各15°。然而，对于离地高度小于750 mm的灯具[测量方法参照4.8a)］，则水平面以下的垂直方向角可由15°减至5°。
      为保证可见，灯的无障碍观察的视表面应不小于12.5cm"（不包括任何不透光的回复反射器发光面）。对于符合4.29 规定的灯具不适用。
5.10.6      方向
      朝后。
5.10.7      电路连接
      按 4.11规定。然而，后位灯与转向灯混合时，在转向灯开启的整个时期（包括点亮和熄灭整个过程）对应一侧的后位灯或其混合部分可以保持关闭。
5.10.8      指示器
      应配备接通指示器，并应由前位灯的指示器完成。
      当光信号系统按5.2.7.6b)规定运行时，上述要求不适用。
      在符合4.11e)的情况下，可以选装一个单独的接通指示器，且应避免与后位灯的指示器混淆。
5.10.9      其他要求
      无。

5.11         后雾灯（符合GB11554要求的灯具
5.11.1      配备

      应配备。

5.11.2      数量
      一只或两只。
5.11.3      布局
      无特殊要求。
5.11.4      安装位置
5.11.4.1   横向：若只配备一只后雾灯，则应安装在车辆前进方向的左侧，或其基准中心位于车辆纵向对称平面上。
5.11.4.2   高度：离地高度不小于250mm，不大于1000mm。对于N,G类（越野）车辆或后雾灯与任何车尾灯具组合的情况，最大离地高度可增至1200mm。
5.11.4.3   纵向：在车辆尾部。
5.11.5      几何可见度
       由3.15定义的α和β角来度量。“角：向上、向下均为5°B角：向左、向右均为25°。
5.11.6      方向
       朝后。
5.11.7      电路连接
5.11.7.1    只有当远光灯、近光灯或前雾灯打开时，后雾灯才能打开。
5.11.7.2    后雾灯可以独立于任何其他灯具而关闭。
5.11.7.3    应满足以下两个要求之一：
        ----后后雾灯可以连续工作，直至位置灯关闭时为止。之后，一直处于关闭状态，直至再次打开。
        ----除了必须配备的指示器外（5.11.8），应至少配备一种声音报警装置，无论5.11.7.1规定的灯具开着与否，当点火开关关闭或点火钥匙取出其驾驶室门未关时，当后雾灯开关在"开启”位置时，给出报警信号。
5.11.7.4     除了5.11.7.1.5.11.7.3和5.11.7.5要求外，后雾灯的工作应不受其他任何灯具开、关的影响。
5.11.7.5     当牵引机动车连接有挂车，且挂车后雾灯已打开时，该牵引机动车后雾灯允许自动关闭。
5.11.8       指示器
         应配备接通指示器，该指示器是一种独立的非闪烁警告指示灯。
5.11.9       其他要求
         在同时点亮的情况下，后雾灯与各制动灯的间距应大于100mm。
5.12　驻车灯（符合GB18409 要求的灯具）

5.12.1　配备
         长度不大于6m和宽度不大于2m的汽车选装，其他车辆不应安装。
5.12.2   数量
         根据布局而定，

5.12.3   布局
         车前和车后各两只，或车辆两侧各一只。
5.12.4   安装位置
5.12.4.1   横向：在基准轴线方向上，离车辆纵向对称平面最远的视表面上的点，到车辆外缘端面的距离应不大于400mm。
       对于安装两只驻车灯的情况，其应安装在车辆两侧。
5.12.4.2   高度，对于M₁和N₁类车辆，无特殊要求。
       对于其他车辆，离地高度不小于350mm，不大于1500mm。若车型结构不能保证在1500mm内，则可增至为2100mm。
5.12.4.3    纵向；无特殊要求。
5.12.5      几何可见度
       水平方向角：向外、向前和向后均为45°。
       然而，对于离地高度不大于750mm[测量方法参照4.8a）］的灯具，在平面下方的向内几何可见度角可由45°减至20°。
       垂直方向角：水平面上、下各为15°。
       对于离地高度小于750 mm 的灯具[测量方法参照4.8a)］，则水平面以下的垂直方向角可由15°减至5°。
5.12.6    方向
       应满足向前和向后的可见度要求。
5.12.7    电路连接
       车辆同侧的驻车灯应可以独立于其他任何灯具而开启。驻车灯以及若采用符合5.12.9要求的前位灯和后位灯，即使当发动机(推进系统)的点、熄火控制装置处于使发动机(推进系统)无法工作的状态时，也应能进行操作。不应使用自动关闭这些灯具的装置（如计时关闭装置）。
5.12.8    指示器
       接通指示器选装。若选装，不应与前、后位灯的指示器混淆。
5.12.9    其他要求
       驻车灯的功能可由同时打开车辆同一侧的前、后位灯来实现。在此情况下，若灯具满足前或后位灯的要求，则视为满足驻车灯的要求。
5.13       示廓灯（符合GB5920要求的灯具）
5.13.1    配备
       宽度大于2.10㎡的车辆应配备。宽度介于1.80m～2.10m的车辆选装。带驾驶室的底盘选装后示廓灯。

5.13.2    数量
       车前两只，车后两只。可以再选装两只前示廓灯和/或两只后示廓灯。

5.13.3　 布局
       无特殊要求。
5.13.4    安装位置
5.13.4.1    横向
       前和后：尽量靠近车辆的外缘端面。当在基准轴线方向上，离车辆纵向对称平面最远的视表面上的点到车辆外缘端面间的距离不大于400mm时，认为满足该要求。
5.13.4.2    高度
       前：对于汽车，,在基准轴线方向上，与视表面上边缘相切的水平面，应不低于与挡风玻璃上边缘相切的水平面。
       对于挂车和半挂车，在考虑车宽，设计和操作要求，以及灯的对称性的情况下，尽可能达到最大高度。
       后：在考虑车宽，设计和操作要求，以及灯的对称性的情况下，尽可能达到最大高度。
       在考虑车宽，设计和操作要求，以及灯的对称性的情况下，选装灯具和强制性安装灯具（如适用）的安装应在适当高度，且相互间的纵向间距应尽可能大。
5.13.4.3    纵向
       无特殊要求。5.13.4.2规定的选装前示廓灯，安装应尽可能靠近车辆尾部。该附加灯具和车辆尾部之间的距离不应大于400mm。
5.13.5      几何可见度
       水平方向角：向外80°。
       垂直方向角：水平向上5°向下20°
5.13.6      方向
       满足朝前或朝后可见度要求。
5.13.7      电路连接
        按4.11规定。
5.13.8      指示器
       选用。若选用，其功能应由前、后位灯指示器完成

5.13.9      其他要求
       在满足所有规定要求的前提下，位于车辆同侧的车前示廓灯和（强制安装或选装的）车后示廓灯，可以复合成一种装置。
       两只后示廓灯按4.7规定可以组合、复合或混合。
       示廓灯与相应位置灯的相对位置要求如下，即在两灯各自的基准轴线方向上，视表面上最相邻的点在一横向垂直平面内的投影间距应不小于200mm。

5.14         非三角形后回复反射器（符合GB11564要求的灯具）
5.14.1     配备
       汽车应配备。挂车可以选装与其他后信号装置组合的非三角形后回复反射器。
5.14.2     数量
       两只。其性能应符合IA类或IB类回复反射器的要求。只要不损害必须配备的照明和光信号装置的有效性，允许安装和使用附加的回复反射器和回复反射材料。
5.14.3     布局
       无特殊要求。
5.14.4     安装位置
5.14.4.1    横向：离车辆纵向对称平面最远的发光而上的点到车辆外缘端面间的距离应不大于400 mm。
       在基准轴线方向上，回复反射器两视表面内边缘间的距离：
       对于M₁和N₁类车辆，无特殊要求；
       对于其他类车辆，应不小于600mm.若车宽小于1300mm，则该间距可为不小于400mm。
5.14.4.2    高度：离地高度不小于250 mm，不大于900 mm。若与车尾灯具组合可增至1200mm。若车型结构不能保证在900mm或1200mm内，可增至1500mm。
5.14.4.3    纵向：装在车后。
5.14.5     几何可见度
      水平方向角：向内、向外各30°
      垂直方向角：水平面上、下各10°。对于离地高度小于 750mm 的回复反射器[测量方法参照4.8a］，则水平面以下的垂直方向角可由10°减至5°。
5.14.6     方向
      朝后。
5.14.7     其他要求
      回复反射器的发光面可与车辆尾部的其他灯的视表面部分共有。
5.15        三角形后回复反射器（符合GB11564要求的灯具）
5.15.1     配备
      挂车应配备。汽车不应安装。

5.15.2　数量
      两只。其性能应符合ⅢA类或ⅢB类回复反射器的要求。只要不损害必须配备的照明和光信号装置的有效性，允许安装和使用附加的回复反射器和回复反射材料（包括两只不符合5.15.4要求的回复反射器)。

5.15.3   布局
      三角形顶端应朝上。
5.15.4   安装位置
5.15.4.1   横向：离车辆纵向对称平面最远的发光面上的点到车辆外缘端面间的距离应不大于400mm。回复反射器内边缘的距离应不小于600mm，若车宽小于1300mm，则该距离可减至为不小于400mm。
5.15.4.2   高度：离地高度不小于250mm.不大于900mm。若与车尾灯具组合可增至1200mm。若车型结构不能保证在900mm或1200mm内，可增至1500mm。
5.15.4.3   纵向：装在车辆尾部。
5.15.5   几何可见度
     水平方向角：向内、向外各30°
     垂直方向角：水平面上、下各15°。对于离地高度小于750 mm 的回复反射器［测量方法参照4.8a］，则水平面以下的垂直方向角可由15°减至5°。
5.15.6   方向
     朝后。
5.15.7   其他要求
     回复反射器的发光面可与车辆尾部的其他灯的视表面部分共有。
5.16     非三角形前回复反射器（符合GB11564要求的灯具）
5.16.1   配备
     挂车和所有带反光镜的朝前灯具全部为可藏灯的车辆应配备；其他车辆选装。
5.16.2   数量
     两只。其性能应符合IA类或IB类回复反射器的要求，只要不损害必须配备的照明和光信号装置的有效性，允许安装和使用附加的回复反射器和回复反射材料（包括两只不符合5.16.4要求的回复反射器）。
5.16.3   布局
     无特殊要求。
5.16.4   安装位置

5.16.4.1    横向：离车辆纵向对称平面最远的发光而上的点到车辆外缘端面间的距离应不大于400mm；对于挂车，该距离应不大于150mm。
     在基准轴线方向上，回复反射器两视表面内边缘间的距离：
     ----对对于M,和N.类车辆，无特殊要求；
     ----对于其他类车辆，应不小于600mm，若车宽小于1300mm，则该距离可减至为不小于400 mm。
5.16.4.2     高度：离地高度不小于250mm，不大于900mm。若车型结构不能保证在900mm内，可增至1500mm。
5.16.4.3     纵向：装在车辆前部。
5.16.5       几何可见度
     水平方向角：向内、向外各为30°。对于挂车，向内的水平方向角可减至10°。若由于挂车的结构，必须配备的回复反射器不能满足上述角度要求，则应安装不受横向安装位置要求（5.16.4.1)限制的附加（补充）回复反射器，它们与必须配备的回复反射器一起，应满足必需的可见度角要求
     垂直方向角：水平面上、下各10°。对于离地高度小于750 mm 的回复反射器［测量方法参照4.8a）］，则水平面以下的垂直方向角可由10°减至5°。
5.16.6       方向
     朝前。
5.16.7       其他要求
     回复反射器的发光面可与装在车辆前部的其他灯具视表面部分共有。
5.17       非三角形侧回复反射器（符合GB11564要求的灯具）
5.17.1     配备
     长度大于6m的汽车和所有挂车应配备。长度不大于6m的汽车可以选装。
5.17.2     数量
     满足纵向定位要求。其性能应符合IA类或IB类回复反射器要求。只要不损害必须配备的照明和光信号装置的有效性，允许安装和使用附加的回复反射器和回复反射材料（包括两只不符合5.17.4要求的回复反射器）。
5.17.3     布局
     无特殊要求。
5.17.4     安装位置
5.17.4.1     横向：无特殊要求。
5.17.4.2     高度：离地高度不小于250mm，不大于 900mm。若回复反射器与任何灯具组合，可增至1200mm。若车型结构不能保证在900mm或1200mm内或按5.17.1要求非强制安装，可增至1500mm。
5.17.4.3     纵向：在车辆的中间三分之一范围内至少安装一只侧回复反射器，最前面的侧回复反射器离车辆前端不大于3m。
     相邻两侧回复反射器间的距离应不大于3m。本规定不适用M₁和N₁类车辆。
     若车型结构、设计或车辆操作造成不能满足上述要求，则该间距可增至4m。最后面的侧回复反射器离车辆后端应不大于1m。然而，对于车长不大于6m的汽车，在车辆总长的前和/或后三分之一范围内，配备一只侧回复反射器即满足要求。
     对于车长大于6m但不大于7m的M₁类车辆·在离车辆前部3m内以及后三分之一范围内各安装一只侧回复反射器，即满足要求。

5.17.5      几何可见度
     水平方向角：向前和向后各45°。
     垂直方向角：水平面上、下各10°。若离地高度小于750 mm[测量方法参照4.8 a）］，则水平面以下的垂直方向角可减至5°。
5.17.6      方向
     朝向侧面。
5.17.7      其他要求
     侧回复反射器的发光面可与装在车辆侧面其他灯的视表面部分共有。
5.18        侧标志灯（符合GB18099要求的灯具）
5.18.1     配备
     除了带驾驶室底盘外，长度大于6m的车辆应配备。
     SM1类侧标志灯适用于各类车辆;SM2侧标志灯可适用于M₁类车辆。
     此外，在长度小于6m的M,，和N.类车辆上，可使用侧标志灯来补充前位灯和后位灯不足的几何可见度，使之符合各自的规定（5.9.5.2和5.10.5.2）。
     其他类车辆可以选装SM1或SM2侧标志灯。
5.18.2     每侧的最少数量
     满足纵向定位要求。
5.18.3     布局
     无特殊要求。
5.18.4    安装位置
5.18.4.1   横向：无特殊要求。
5.18.4.2   高度：离地高度不小于250mm，不大于1500mm。若车型结构不能保证1500mm内，则可增加至2100mm。
5.18.4.3   纵向：至少有一只侧标志灯应安装在车辆的中间三分之一范围内，最前面的侧标志灯离车辆前端不大于3m；两相邻侧标志灯的间距应不大于3m，若车型结构、设计或车辆操作使其不能保证在3m内;则可增至4m。
      最后面的侧标志灯离车辆后端应不大于1m。
      然而对于车长不大于6m 的车辆和带驾驶室底盘，在车辆长度的前和/或后三分之一范围内，安装只侧标志灯即满足要求。对于车长大于6m但不大于7㎡的M;类车辆，在离车辆前部3m 内以及后三分之一范围内各安装一只侧回复反射器，即满足要求。

5.18.5     几何可见度
     水平方向角：向前和向后各为45°。对于选装侧标志灯的车辆，该角度可减至30°
     若车辆上安装了用来补充前、后转向信号灯和/或前、后位灯不足的几何可见度的侧标志灯，使之符合各自的规定（5.5.5.2.5.9.5.2和5.10.5.2），则指向车辆前、后端的角度为45°，指向车辆中间部分的角度为30°。

     垂直方向角：水平面上、下各10°。对于离地高度小于750 mm的灯具[测量方法参照4.8a）］，则水平面以下的垂直方向角可由10°减至5°。

5.18.6     方向
     朝向侧面。
5.18.7     电路连接
     在长度小于6m的M,和N,类车辆上，琥珀色侧标志灯可以与车辆同一侧的转向信号灯以相同的频率，同相位闪烁。对M₂、M₃、N₂、N₃、O₃和O₄类车辆，强制安装的琥珀色侧标志灯可以与车辆同侧的转向信号灯同频，同相闪烁。但是，如果车辆侧面按5.5.3.3安装有5类侧转向灯，则这些侧标志灯不应闪烁。对于其他类车辆，无特殊规定。
5.18.8     指示器
     选装。若安装，其功能应由前、后位灯指示器完成。
5.18.9     其他要求
     当最后面的侧标志灯与后位灯复合，该后位灯与后雾灯或制动灯混合时，则在打开后雾灯或制动灯期间，侧标志灯的配光性能允许改变。
     若与后转向灯一同闪烁，后侧标志灯应为琥珀色。
5.19      尽间行驶灯（符合GB23255要求的灯具）
5.19.1   配备
            汽车选装。挂车不应安装。
5.19.2   数量
            两只。
5.19.3       布局
     无特殊要求。
5.19.4      安装位置
5.19.4.1   横向：在基准轴线方向上，两视表面内缘间的距离应不小于600mm，若车宽小于1300mm，则该距离可减至为不小于400mm。
5.19.4.2   高度：离地高度不小于250mm，不大于1500mm，
5.19.4.3   纵向：装在车辆前部。若发射光不直接或间接地通过后视镜（间接视野装置）和/或车辆其他反射表面，引起驾驶员的不舒适感，即满足要求。

5.19.5      几何可见度
      水平方向角：向外、向内各20°
      垂直方向角：向上、向下各10°。

5.19.6      方向
      朝前。
5.19.7     电路连接
5.19.7.1     当发动机（推进系统）的点、熄火控制装置处于允许启动发动机（推进系统）的状态时，昼间行驶灯应能自动开启。然而，以下情况昼间行驶灯允许保持关闭：
      ----车辆自动挡在驻车位置；或
      ----驻车制动器在开启位置；或
      ----手动操作推进系统后车辆第一次启动前。
5.19.7.2    当车速低于10 km/h，昼间行驶灯允许手动关闭，在此情况下若车速高于10 km/h或车辆已行驶超过100m且保持行驶状态时，昼间行驶灯应自动开启直至再次关闭。
5.19.7.3    当发动机（推进系统）的点、熄火控制装置处于发动机（推进系统）无法工作状态或前雾灯或前照灯开启（发出间歇的警告除外)时，昼间行驶灯应自动关闭。
5.19.7.4    昼间行驶灯开启时，允许4.11规定的灯具开启。间行驶灯按5.2.7.6b)规定至少点亮后位灯的情况除外。
5.19.7.5    若前转向灯和昼间行驶灯间距不大于40mm，则转向灯工作时，同侧的昼间行驶灯允许采取下列操作之一：
      ----关闭；或
      ----在转向信号灯开启的整个周期（包括点亮和熄灭整个过程）中，降低发光强度。
5.19.7.6    若转向灯与昼间行驶灯混合，则转向灯工作时，同侧的昼间行驶灯在转向信号灯开启的整个周期（包括点亮和熄灭整个过程）中应至少关闭与转向灯的混合部分。
5.19.8       指示器
       接通指示器选装。
5.19.9       其他要求
         无。
5.20        角灯（符合GB/T30511要求的灯具）
5.20.1     配置
         汽车选装。
5.20. 2   数量
         两只。
5.20.3      布局
         无特殊要求，

5.20.4 安装位置
5.20.4.1    横向：两只角灯分别安装在车辆纵向对称平面的两侧。
5.20.4.2    纵向：离车辆前部不超过1000mm。

5.20.4.3   高度：
      最小值：离地高度不小于250mm。
      最大值：离地高度不大于900mm。
      在基准轴线方向上，整个视表而应在近光灯视表面最高点以下。
5.20.5     几何可见度
      α角：向上、向下均为10°；
      β角：向外30°至60°。
5.20.6     方向
      应满足几何可见度要求。
5.20.7     电路连接
5.20.7.1    只有远光灯或近光灯打开时角灯才允许打开。
5.20.7.2    车辆一侧的角灯，只有车辆同一侧的转向信号打开时和/或方向盘转向角向同侧转向时才允许自动打开。当转向信号关闭和/或转向角恢复直行后，角灯应自动关闭。
5.20.7.3    当倒车灯打开时，两只角灯可独立于方向盘或转向信号灯，而同时打开，当倒车灯关闭时或车辆向前行驶速度超过10km/h时，角灯应关闭。
5.20.8     指示器
       无。
5.20.9     其他要求
      车速超过40km/h时，不应打开角灯。
5.21      醒目标志
      汽车及挂车车身反光标识的安装按GB23254相关要求。
      车辆尾部标志板的安装按GB25990相关要求。
5.22      自适应前照明系统（AFS)（符合GB/T30036-2013要求的灯具）
5.22.1       配备
      汽车选装，挂车不应安装。
5.22.2       数量
      一套。
5.22.3       布局
      无特殊要求。

5.22.4       位置
5.22.4.1    横向和高度：按制造商描述，为特定照明功能或功能模式要求同时点亮的那些照明单元，应满足以下规定，所有测量依据基准轴线方向上照明单元视表面的最近边缘确定：

      a）两个对称安装的照明单元，其高度应符合5.1.4和5.2.4要求。“对称安装的照明单元”指两个照明单元，车辆每一侧各安装一个，其视表面的（几何）重心或中心应位于同一高度，距车辆纵向对称平面的距离相同，单边误差在50 mm 范围内。其透光面、发光面和光束可以不相同。
      b）若配有附加的照明单元其与相邻照明单元之间的最大水平距离不应超过 140 mm，若附加照明单元为"对称安装的照明单元"，该距离不应超过200mm（见图3中的E）;其与上或下相邻照明单元之间的垂直距离不应超过400mm（见图3中的D）。
      c）5.22.4.1b)提及的附加照明单元，安装高度不应低于250mm（见图3中的F，符合5.2.4.2的最大离地高度要求（见图3中的G）。
      d)  横向上，还应满足下述要求：对近光照明的每个模式，车辆每一侧，应至少有一个照明单元视表面上的外边缘与车辆外缘端面间的距离不大于 400mm（见图3中的A）。且，基准轴线方向上，两视表面内边缘间的距离不应小于600 mm,该要求不适用于M,和N，类车辆，对于宽度小于1300mm的其他类型车辆,该距离可以降至400mm。



5.22.4.2     纵向：AFS 的所有照明单元，应安装在车辆前部。发射的光不应直接或间接通过后视镜（间接视野装置）和/或车辆的其他反射面，引起驾驶员的不适，即认为满足本条要求。
5.22.4.3     在进行5.22.4.1~5.22.4.2试验时，AFS应已设置为中性状态。
5.22.5       几何可见度
        对于车辆每一侧的照明功能和模式，各功能和模式按制造商规定同时开启的照明单元中，至少有一个照明单元符合5.1.5和5.2.5的几何可见度要求。单个的照明单元可用于符合不同的几何可见度要求。
5.22.6       方向
       注：下述5.22.6.1~5.22.6.4要求适用于中性状态下的基础近光。

5.22.6.1     垂直方向
5.22.6.1.1     制造商应按0.1%的准确度，在驾驶座上一名人员的空载条件下，规定基础近光明暗截止线的初始下倾度，并按附录F规定的符号，将此数值标注在车辆前照明系统上或制造商铭牌附近，并确保此标记清晰持久。
       对于不同照明单使用不同初始下倾度共同合成基础近光明暗截止线的情况，制造商应按0.1%的准确度，将此各数值标注在相应照明单元上或制造商铭牌附近一一对应。
5.22.6.1.2  基础近光明暗截止线的水平部分，其下倾度应保证在附录A规定的所有装载情况下，均在
5.2.6.1.2    的相应限值范围内，包括初始照准也应满足相应要求。
       对于近光由不同照明单元不同光束共同形成的情况，5.22.6.1.2要求应分别对各个光束"截止线”参照GB/T30036-2013中8.3.1b)8)进行检测。
5.22.6.2     前照灯调光装置
5.22.6.2.1    用于执行5.22.6.1.2要求的前照灯调光装置应该是自动的。
5.22.6.2.2   若调光装置失效，近光的下倾位置不应高于发生故障时的位置。
5.22.6.3    水平方向
      投射在测量屏幕上的每一照明单元的明暗截止线（若有）肘部，应位于穿过该照明单元基准轴的垂直线上。对右侧允许有0.5°的偏差。其他照明单元调节应按制造商规定，并在资料文件中明确。
5.22.6.4    测量程序
      光束方向初始调整完成后，近光的下倾度或按5.22.6.2.1基础近光由不同照明单元共同形成的明暗截止线的下倾度，在车辆所有装载情况下，应符合5.2.6.3.1和5.2.6.3.2要求。
5.22.6.5    安装方向
     向前。
5.22.7       电路连接
5.22.7.1     AFS提供的远光
5.22.7.1.1     远光照明单元允许同时或成对点亮。当由近光切换远光时，至少应点亮远光的一对照明单元。当远光切换近光时，所有远光照明单元应同时关闭。
5.22.7.1.2     对于自适应远光，按5.22.9.3规定，控制信号应由可探测下列各项情况并对其作出反应的传感器系统产生：
     ----环境光线条件；
     ----迎面驶来的车辆上，前部照明装置和前部光信号装置发出的光线：
     ----前方行驶车辆的尾部光信号装置发出的光线。
    允许安装额外的可提升性能的传感器功能。
    本条中的*车辆"指L、M、N、O类车，并认为这些车辆配备了回复反射器，且照明和光信号装置已经开启。
5.22.7.1.3    在任何情况下，远光灯的自适应功能应能手动打开或关闭，且自动控制功能应能够手动关闭。此外，远光灯和其自动控制功能的关闭方式应是简单和迅速的手动操作，一次完成。
5.22.7.1.4    远光灯打开时，允许近光灯也开着。

5.22.7.1.5    当安装四只可藏式照明单元时，其上升位置应防止任何只是用于在昼间发出间歇光信号（4.12）的附加前照灯同时工作。
5.22.7.2     近光照明
     切换至近光灯时，应关闭所有远光灯功能或远光灯功能的所有 AFS 照明单元。
     近光允许随远光同时处于开启状态。
     气体放电光源的近光照明单元，在远光灯打开时，也应保持打开。
5.22.7.3     近光灯开关自动控制
     近光灯的开启和关闭允许自动控制，且应满足4.12的电路连接要求。
5.22.7.4     AFS的自动执行要求
5.22.7.4.1   AFS功能的级别和模式相互（级别间或模式间）的切换应是自动的，且不应对驾驶员或道路其他使用者产生不适、眩目或分散注意力。在其他级别模式的近光未被激活的情况下，应开启C级模式的近光。
5.22.7.4.2    V级近光模式的激活条件：自动检测到一个或多个下述状况，适用V信号：
    ----建筑物密集区域道路，且车速未超过60km/h；
    ----有固定照明的道路，且车速未超过60km/h；
    ----路面亮度持续超过1cd/m²，或/且水平路面照度持续超过101x；
    ----车速未超过50km/h。
5.22.7.4.3   E级近光模式的激活条件：车速超过60km/h，且自动检测到一个或多个下述状况：
    ----辆处于高速道路（指道路具有降低会车眩目的措施，如道路中间隔离带或会车横向安全距离等），或车速超过110km/h（适用E信号）；
    ----按申请人认证文件描述，近光的E模式符合GB/T30036-2013中附录D的D.7的数据集：
       数据集E1：车速超过100km/h（适用E1信号）；
       数据集E2：车速超过90km/h（适用E2信号）；
       数据集E3：车速超过80km/h（适用E3信号）。
5.22.7.4.4 W级近光模式的激活条件：前雾灯处于关闭状态，且自动检测到一个或多个下述状况（适用W信号）：
    ----潮湿路面已被自动探测到：
    ----挡风玻璃雨刮已开启，且连续或自动控制的操作已持续2min以上，

5.22.7.4.5    C.V.E或W模式对应弯道照明功能的激活条件：满足对应模式的激活条件，且对下列至少一种特性（或等效条件）进行了评估（T信号和对应的模式信号组合使用）：
    ----转向锁角；5c
    ----车辆重心轨迹。
  此外，应符合下列要求：
    ----只有当车辆向前行驶，且过明暗截止线肘部的纵向垂直平面与行驶车辆重心轨迹交点，距离车辆不大于照明单元安装高度的100倍，才允许使用非对称的明暗截止线偏离车辆纵向轴的水平移动的弯道照明功能（对车辆右转时产生的弯道照明，本条款不适用）。
    ----只有当行驶车辆重心轨迹曲率水平半径不大于500m时，才允许使用附加光源的弯道照明功能。
5.22.7.5     驾驶员中性模式切换
    在任何情况下，驾驶员应能随时将AFS调至中性状态，或恢复至自动操作模式。

5.22.8    指示器
5.22.8.1    符合远光灯（5.1.8)和近光灯（5.2.8)要求。
5.22.8.2    强制安装 AFS 失效指示器。该指示器不应闪烁。当探测到 AFS控制信号故障或接受到不符合 AFS 规定的信号时，应开启失效指示器，且保持工作。失效指示器可以暂时关闭，但当开启或关闭发动机的装置被开启或关闭时，其应再次启动。
5.22.8.3    如果使用自适应远光，应开启一个视觉指示器表明自适应远光已经开启，并在其工作期间，指示器持续点亮。
5.22.9    其他要求
5.22.9.1   清洗器要求

    当GB/T30036-2013中8.3.1b)中的8)定义的明暗截止线区域内，车辆两侧提供的基础主近光的 AFS照明单元，包括所有提供基础主近光的照明单元，其左右两侧光源总目标光通量之和超过4000 1m时，AFS应配备符合GB21260要求的前照灯清洗器。
5.22.9.2    AFS系统自动操作的一致性检查
5.22.9.2.1    制造商应提供一致性检查文件，至少包括以下内容：
    a）AFS 控制信号的文件：
     1）已获批准的 AFS系统的照明功能和模式：
     2）近光的类型模式和相关的AFS控制信号；
     3）系统功能模式适用5.22.7.4对应的条款；
     4）对光源检查和光束的目视观察的专门说明（若有）；
     5）组合或复合或混合于 AFS 系统的灯具；
     6）符合5.22.5几何可见度的照明单元。
    b）符合5.22.7.4.1~5.22.7.4.5自动操作要求的相关文件。
5.22.9.2.2    为检查近光功能AFS的自动操作是否会引起不舒适以及5.22.7.4要求，应根据制造商描述，对所有描述的系统控制条件进行路试。验证所有的模式是否按制造商描述被激活，运行或停止，系统是否出现有争议的故障（例如，过角度移动或顿动等）。
5.22.9.2.3    按检测机构要求或使用证明文件形式，演示完整的自动操作过程。此外，至少上应提供文件，表明系统"安全理念”上的措施。这里的"安全理念”指系统已包含的安全策略，例如采用应急系统，保证电子或机械故障引起驾驶员、会车或前车不舒适，注意力分散或眩目时，采取安全措施。该描述应对"系统”的所有控制功能，实现方式，包括控制执行原理进行简单的解释。
      提供系统输人和采集的变量列表，并标明其规定的工作范围。以及其退至基础近光功能（C级）运行的安全理念。
      制造商应对系统功能和安全理念的表述进行解释。文件应简短，对相关设计和开发应使用该领域的专业术语证明其益处。
      为周期技术核查的需要，应提供文件说明"系统"当前操作状态如何检测。
      本文件作为一致性检查的参考资料。
5.22.9.2.4     为检查自适应远光功能作是否会引起驾员、会车或前车不舒适，注意力分散或眩目，应按附录E的E.2要求进行路试。路试应包括制造商描述的所有系统控制条件。对自适应远光的所有功能应根据制造商描述进行核查，并确认系统是否出现有争议的故障（例如，过角度移动或颤动等）。

5.22.9.3     自适应远光
     按5.22.7.1.2要求的自适应远光，其传感器系统的要求如下：
     a）按5.22.7.1.2要求，传感器对其他车辆所发光线侦测的最小范围边界角应符合5.1.9.3.1.1的要求。
     b）传感器灵敏度应符合5.1.9.3.1.2要求。
     c）当环境照明大于70001x时，自适应远光灯应关闭。
     制造商应使用模拟或其他方法向检测机构演示产品对以上条款的符合性。若有必要，应使用带有余弦修正的照度计，在和车辆传感器相同高度位置测量水平照度。允许使用检测机构认可的方式，用文件或其他方式，证明本条的符合性。
5.22.9.4    远光最大发光强度限值
      远光照明或远光模式（若有）中，所有同时开启的照明单元，最大发光强度值之和不应超过430000cd。测量方法参照5.1.9.2要求。
5.22.9.5     AFS功能附加要求
      如未另行规定，AFS功能的相关装置也应满足本标准中的远光灯（5.1）和近光灯（5.2）的要求。
5.23     紧急制动信号
5.23.1   配备
      选装。
      紧急制动信号应由5.23.7规定的所有制动灯或转向灯的同时启动来实现。
5.23.2    数量
      按5.5.2或5.7.2要求。
5.23.3   布局
      按5.5.3或5.7.3要求。
5.23.4    安装位置
      按5.5.4或5.7.4要求。
5.23.5     几何可见度
      按5.5.5或5.7.5要求。
5.23.6    方向
      按5.5.6或5.7.6要求。

5.23.7    电路连接
5.23.7.1    发出紧急制动信号的所有灯具，闪烁频率要求如下：
     a）以（4.0±1.0)Hz频率同相闪烁。
     b）然而，如果车尾发出紧急制动信号的任何灯具使用灯丝灯泡，其闪烁频率应在 4.0-_1.0⁰。Hz范围内。
5.23.7.2     紧急制动信号应独立于其他灯具工作。
5.23.7.3     紧急制动信号应自动启动和解除，且：
     a）紧急制动信号应仅在车速高于50km/h并且制动系统发出GB12676或GB21670规定的紧急制动逻辑信号时启动。
     b)  紧急制动信号应在GB12676或GB21670规定的紧急制动逻辑信号不再发出或危险警告信号被启动时自动解除。
5.23.8   指示器
     选装。
5.23.9    其他要求
5.23.9.1   除5.23.9.2中描述的情况，如果车辆搭载有拖车装备时，车辆上的紧急制动信号的控制器也应能够操作拖车上的紧急制动信号。
     当车辆与拖车有电路连接时，组合的紧急制动信号的工作频率应限制在5.23.7.1 b)中规定的范围内。但是，如果车辆可以探测到拖车上的紧急制动信号不使用灯丝灯泡，则频率可以按5.23.7a）规定的范围。
5.23.9.2   如果车辆附带有符合GB12676 定义的连续或半连续行车制动系统的拖车，应保证在实施行车制动时，通过电力连接供给拖车制动灯持续稳定的电力。
     任何此类拖车的紧急制动信号可以独立于实施拖拽的车辆单独工作，且不要求与实施拖拽的车辆的紧急制动信号同频同相运作。

5.24     牵引杆挂车标志灯（图4）
5.24.1    配备
     牵引杆挂车应安装。其他车辆不应安装。
5.24.2  数量
     两只。
5.24.3   布局
     无特殊要求。
5.24.4    安装位置
5.24.4.1     横向：离车辆纵向对称平面最远的视表面上的点到挂车外缘端间的距离应小于 150mm。
5.24.4.2     高度：比牵引杆挂车的前挡板高出300mm~400mm。
5.24.4.3     纵向：位于挂车前部。
5.24.5     几何可见度
      无特殊要求。
5.24.6    方向
      白色发光面面向车辆前方，红色发光面面向车辆后方。
5.24.7     电路连接
      按4.11规定。
5.24.8     指示器
      选装。若安装，其功能应由前、后位灯指示器完成。
5.24.9     其他要求
      牵引杆挂车标志灯对应方向上的最大发光强度，应符合GB5920 中前示廓灯和后示廓灯的发光强度要求。



                                                                                   图4　牵引杆挂车标志灯

5.25    慢行灯
5.25.1   配备
       选装。
5.25.2    数量
     一只或两只（每侧一只）。
5.25.3   布局
     无特殊要求，按5.25.9规定。
5.25.4   位置
     无特殊要求。
5.25.5    几何可见度
     无特殊要求。
5.25.6    方向
     向下，按5.25.9规定。

5.25.7    电路连接
     慢行灯应在近光灯或远光灯开启的情况下点亮。
     符合以下任一条件时，允许慢行灯在车辆慢速行驶时自动开启直至车速达到10km/h。

    ----手动启动发动机（推进系统）后，车辆首次启动之前；或

    ----当倒车齿轮处于啮合状态；或

    ----用于辅助停车操作系统摄像头开启。
    当车辆前行速度大于10km/h时，慢行灯应自动关闭，直至满足上述条件后才可再次开启，
5.25.8     指示器
    无特殊要求。
5.25.9     其他要求
5.25.9.1   在目视检测时，观察者在附录1规定区域边界范围（区域由距车前10m的横向平面、距车后10m 的横向平面，以及距车辆两侧各10㎡的2个纵向平面组成，高度为1m~～3m）内移动，应无法直接看到灯具的视表面。
5.25.9.2   若灯具符合GB15235中慢行灯配光要求，则可通过图纸或模拟或视同的方式来验证是否符合5.25.9.1要求
5.26     追尾警告信号
5.26.1    配置
     选装。追尾警告信号通过同时点亮5.26.7中的所有转向信号灯具实现。
5.26.2      数量
     按5.5.2规定。
5.26.3     布局
     按5.5.3规定。
5.26.4     位置
     按5.5.4规定。
5.26.5       几何可见度
     按5.5.5规定。
5.26.6     方向
     按5.5.6规定。
5.26.7     电路连接

5.26.7.1      所有追尾警告信号应按（4.0士1.0)Hz的频率同步闪烁。然而，若车辆尾部的追尾警告信号存在使用灯丝灯泡光源的灯具，则闪烁频率应为4.0-_1.0⁰Hz。
5.26.7.2     追尾警告信号应独立于其他灯具进行操作。
5.26.7.3     追尾警告信号的开启和关闭应是自动的。
5.26.7.4     在转向信号灯功能，危险警售信号功能或紧急制动信号功能开启的情况下，追尾警告信号应无法开启。
5.26.7.5      追尾警信号只有符合表7情况下才能开启。
                                                                                             表7追尾警告信号开启条件



5.26.7.6     追尾警告信号作用时间不得超过3s。
5.26.7.7     申请人可通过模拟或检测机构认可的方式进行演示，证明对5.26.7.1～5.26.7.6要求的符合性。
5.26.8    指示器
       选装。
6　   检验规则
6.1     同一型式判定及检验
6.1.1    照明和光信号装置安装相关的车辆型式的同一性·按3.2定义。
6.1.2    符合6.2或6.3 规定的，则认为通过就外部照明和光信号装置的安装数量和方式对某一种车型的型式检验或一致性检验。
6.2　 型式检验
6.2.1    某种车型照明和光信号装置的型式检验申请，应由该车型制造商提交并附下述文件资料：
      a）一份有关车型的外形和尺寸、各种装置安装数量和位置、前照灯调光系统和悬挂系统的说明书，并说明限定装载量，特别是行李箱的最大装载量。
      b）一份由制造商规定的照明和光信号装置表格。在该表格内，对每种功能可以列出几种型式的装置；每种型式应给出适当标记（如已经通过型式检验的，则标明国家或国际认证标志，制造商名称等）。此外，对于每种功能可另有备注，注明其等效装置。
      c)  一份照明和光信号装置的整体安装图，标明各装置在车辆上的安装位置，电性能参数以及可移动部件和相应灯具的相对位置。
      d)  一套能显示每种灯具发光面、透光面、基准轴线和基准中心的外形图，以及一份有关视表面确定方法的说明，牌照灯除外。
      e）按本标准要求，需由制造商提供的证明文件（例如与前照灯自动开启关闭以及 AFS 功能相关文件)。
6.2.2     应提交型式检验车型的空载车辆一辆，其上装有整套照明和光信号装置。按第 4章和第5章进行检验，并符合相应要求

6.3    生产一致性检验
6.3.1    每辆通过型式检验的车辆，其照明和光信号装置的安装及其特性·按第4章和第5 章进行检验，应与型式检验的车型一致。
6.3.2    对连续生产的具有通过本标准型式检验的车辆·应进行随机抽查。
6.4    车辆照明和光信号装置的变动和扩充
       经型式检验后，车辆型式或照明和光信号装置的变动和扩充，应通过型式检验的管理部门，由该部门决定是否确认。
7    实施日期
7.1     本标准实施之日起，新申请型式批准的车型应符合本标准。
7.2     对于已获得型式批准的车型若不涉及照明和光信号装置安装的改变，给予直至停产的过渡期。
7.3     本标准4.17 的要求，对新申请型式批准的车型，标准实施之日后24个月内，应按 4.17 a）或4.17b)的要求实施，标准实施之日24个月之后，应按4.17a)要求。
7.4     本标准5.2.7.6的要求，对新申请型式批准的车型，标准实施之日后36个月内，应按照5.2.7.6 a）和/或5.2.7.6b)和/或5.2.7.6c)的要求实施，标准实施之日36个月之后，应至少满足5.2.7.6a)的要求。
