前言
1 范围
2 规范性引用文件
3 编制要求
4 内容要求·
附录A（资料性附录）电动乘用车应急教援手册示例
附录B（资料性附录）电动商用车应急救援手册示例
言 前
本标准按照GB/T1.1-2009给出的规则起草，
本标准由中华人民共和国工业和信息化部提出，
本标准由全国汽车标准化技术委员会（SAC/TC114）归口，
本标准起草单位：公安部上海消防研究所、比亚迪汽车工业有限公司、中国汽车技术研究中心有限公司、北京新能源汽车股份有限公司、宁德时代新能源科技股份有限公司、上海汽车集团股份有限公司技术中心、郑州宇通客车股份有限公司、中国第一汽车集团有限公司、泛亚汽车技术中心有限公司、知豆电动汽车有限公司、公安部消防局。
本标准主要起草人：黄昊、张永丰、凌和平、刘桂彬、陆春、薛林、薛伟光、曹丽英、张磊、彭旺、张海涛李爱明、王礼法、刘朝辉、宋芳、吴冲、杨卫农、何宁，
电动汽车产品使用说明应急救援
1 范国
本标准规定了电动汽车产品使用说明中应急救援的内容和编制要求，
本标准适用于电动汽车使用说明中应急教援内客的编制。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件.仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2893.1 图形符号安全色和安全标惠第1部分：安全标志和安全标记的设计原则
GB/T5296.1消费品使用说明第1部分：总则
GB/T 19596电动汽车术语
GB/T 24548 燃料电池电动汽车 术语
3 编制要求
3.1电动汽车产品使用说明的应急救援部分独立成册·纸质版本应随车．内窖与格式参考附录A或附录B.
3.2 电动汽车产品使用说明的应急救援部分应包括电动汽车的产品信息、安全标志信息、紧急教援处置程序信息和车辆制造厂认为必要的其他信息等内客，并接上述顺序编制，
3.3 电动汽车产品使用说明的应急救援部分使用的术语应符合GB/T19596和GB/T24548的要求，
3.4 电动汽车产品使用说明的应急救援部分的文字和图片应符合GB/T5296.1的要求，
3.5 电动汽车产品使用说明的应急救援部分图示应符合GB/T2893.1的要求。
4 内容要求
4.1 产品信息
4.1.1 车柄基本信息
车柄基本信息应包含商标或厂标、车柄照片、车柄型号、外尺寸、额定载客数、总质量等信息，车辆服片应至少提供车头45°和车尾45°片。
4.1.2 车柄制造厂信息
车柄制造厂信息中应包括车柄制造厂名称、应急教援电话、地址和网址等信息，国外车柄制造厂应提供中国境内分公司的相关信息。
4.1.3 外观识别信息
应以图示方式给出电动汽车的外观识别标识及其在车辆上的位置：当有一种以上的外观识别标识时，应以图示的方式给出所有外观识别标识及其在车辆上的位置。
4.1.4 动力系统信息
4.1.4.1 应以车型侧视透视图和俯视透视图的方式给出电动汽车电池包、高压线缆、电机等关键部件的位置示意，并以不同的颜色予以区分。当车型透视图还包括其他信息时，应予以标注说明。
4.1.4.2 混合动力电动汽车除4.1.4.1要求外，还应提供燃料类型和油箱容量等信息。涉及位置的信息应以车型侧视透视图和俯视透视图的方式给出。
4.1.4.3 燃料电池电动汽车除4.1.4.1要求外，还应给出燃料电池系统、车载供氢系统和可能发生泄露的部位等信息。涉及位置的信息应以车型侧视透视图和俯视透视图的方式给出。
4.1.4.4 应给出电动汽车动力电池单体类型、额定电压和额定容量，电池包的数量、尺寸、电压、容量和重量、电池系统额定电压和额定容量等信息。
4.1.5 应急装置信息
应说明电动汽车产品中所有应急装置和逃生装置的名称、功能、位置和使用方法，应以车型俯视透视图和侧视透视图的方式说明其位置，应以实物照片的形式说明其形貌。
4.2 安全标志信息
应给出车辆中所有与应急救援相关的安全标志并附释义。
4.3 紧急救援处置程序信息
电动汽车产品紧急救援处置程序应包括但不限于以下信息：
a）应急救援人员所需防护装具的种类及防护性能的最低要求等相关信息；
b）确保车辆停止运动的操作方式，并以图示方式予以说明；
c）高压电切断的程序，所有用于高压电切断的部件和操作方法，应使用图示表明其形貌、位置和操作步骤；
d）燃料电池电动汽车还应给出氢气泄漏和氢火焰探测所需的设备及方法；
e）应急救援人员不易切割、扩张的部位和不能切割、扩张、刺穿的部位，并以图示加以说明；
f) 涉水车辆和着火车辆应急处置方法及注意事项、乘员紧急疏散撤离的方法及注意事项；
g）事故后车辆撤离现场及临时停放的方法和注意事项等。
(资料性附录)
电动乘用车应急救援手册示例
A.1 产品信息
A.1.1 车辆基本参数

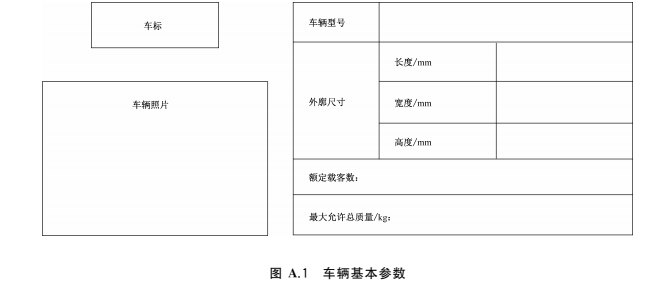

车辆基本参数如图 A.1所示。
车辆制造厂信息示例：
XX汽车有限公司，应急救援电话：Xx。
地址：xx;网址××。
A.1.3 外观识别信息
外观识别信息示例：
表明电动汽车身份的标志共×处，分别位.....,.....,...., 如图 A.2所示。
动力系统信息示例如图A.3和表A.1所示，
图A.3动力系统位置信息
表A.1动力系统信息表
|
电池单体 |
类型 |
|
|
|
额定电压/V |
|
||
|
额定容量/Ah |
|
||
|
动力蓄电池系统 |
额定电压/V |
|
|
|
额定容量/Ah |
|
||
|
动力蓄电池包数量/个 |
|
||
|
电池组质量/kg |
|
||
|
燃油种类 |
|
燃油箱容量 |
|
应配有图片，准确描述车辆高压电解除的方法。

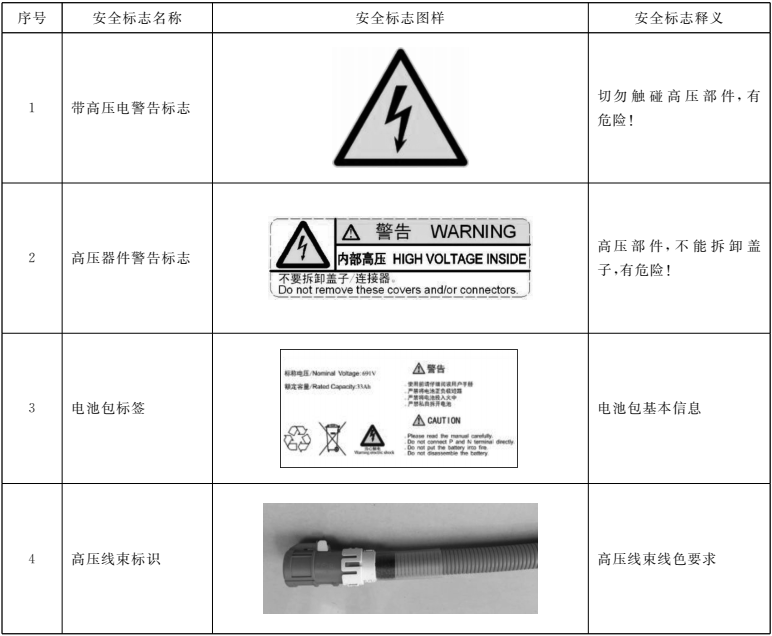

安全标志信息如表A.2所示。
表A.2安全标志信息表
A.3.1 应急救援人员所需防护装具
准确描述应急救援人员所需的防护装具种类及要求。
A.3.2停车操作
停车按以下操作：

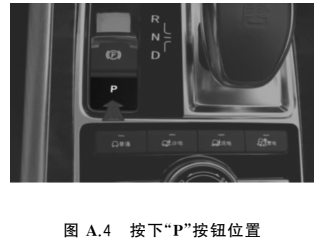

a）踩下制动踏板，将车平稳停住，然后按下"P"按钮将挡位切换至P挡，如图 A.4所示。
A．３．３ 车辆遇涉水
应提供车辆遇涉水的事故救援说明信息。
应提供车辆遇火灾的事故救援说明信息。
A．３．５ 可切割位置
电池包、高压线等高压零部件及燃油箱不可切割，对其他在特殊紧急情况下可以切割的位置进行说明。
A．３．６ 事故后车辆撤离现场

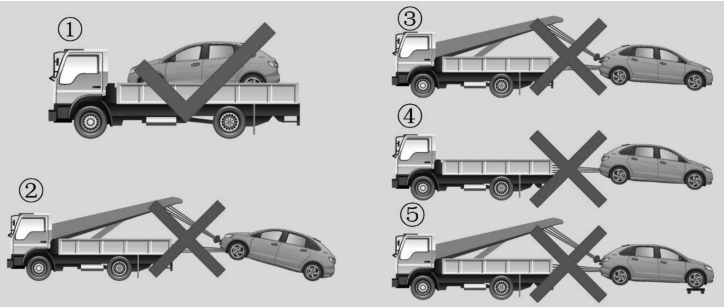

A．３．６．１ 事故发生后，车辆不能正常启动时，撤离现场措施如图 Ａ．７所示。
